turnstile controller

Last updated on: novembre 8th, 2023 19:36

Qu’est-ce que le contrôleur de tourniquet ?

Le contrôleur de tourniquet est le composant central et une partie importante de la porte du tourniquet, qui utilise la technologie des microprocesseurs pour contrôler divers composants électriques et entraîner les moteurs de la porte du tourniquet. Il est principalement utilisé sur diverses portes de tourniquet pour piétons pour réaliser la gestion de la sécurité des personnes entrant et sortant . Grâce au réglage, il peut réaliser l’ouverture normale et la fermeture normale des passages bidirectionnels et unidirectionnels. Il peut ajuster le temps de passage effectif, a la fonction de comptage et a la fonction d’une panne de courant et d’une chute de tige en même temps.

Fonctions du contrôleur de tourniquet

1. Il dispose d’une fonction d’indication claire du sens de la circulation, qui indique qu’il est praticable sous la forme d’une indication lumineuse LED intuitive. Il est toujours interdit de passer (un autre panneau d’éclairage de direction est requis).

2. Fonction anti-filetage : annuler automatiquement le temps de passage après chaque passage pour empêcher le personnel d’anti-trace.

3. Il propose une variété de modes de fonctionnement, par exemple, le trafic unidirectionnel et le trafic bidirectionnel, qui peuvent être définis via le menu de la carte mère.

4. Avec fonction de réinitialisation automatique : lorsque le voyageur ne passe pas dans le délai spécifié après avoir reçu le signal d’ouverture du portail, le système annule automatiquement l’autorisation d’accès du voyageur et le temps d’accès limité peut être défini dans le menu de la carte mère.

5. Il a la fonction de mise hors tension et de chute de la tige en même temps pour répondre aux besoins particuliers des utilisateurs.

6. Il a une fonction d’affichage LCD et peut décrire le fonctionnement de la porte du tourniquet en termes intuitifs.

7. Il dispose d’une fonction d’invite vocale intelligente.

8 Il dispose d’une fonction de communication de port série RS232 et l’ouverture de la porte du tourniquet peut être contrôlée via un port série RS232.2

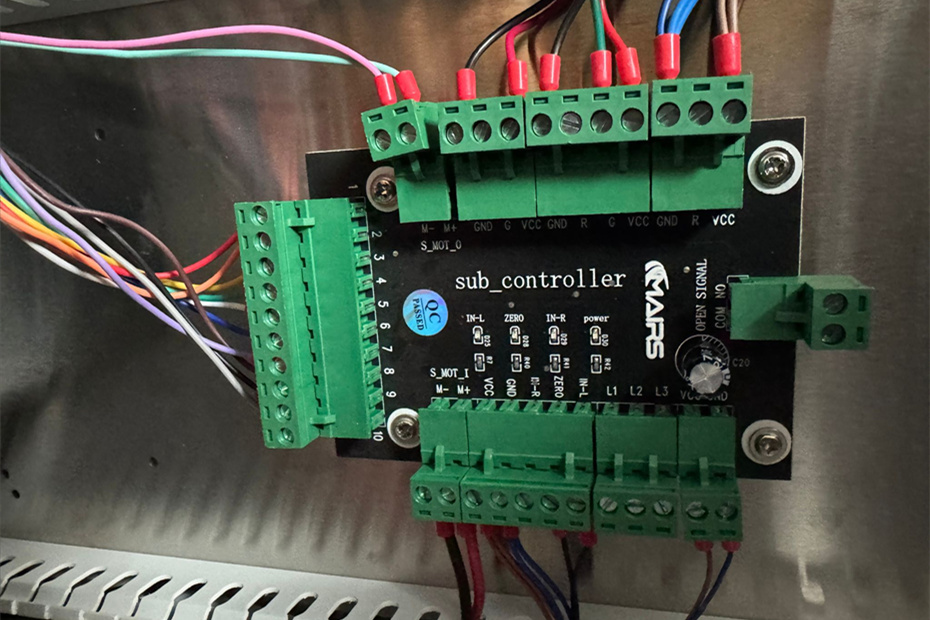

Interface du contrôleur de tourniquet

Le contrôleur de tourniquet comprend une interface de commande, une interface moteur, une interface lumière, une interface infrarouge et d’autres interfaces ;

Interface de contrôle : elle est utilisée pour connecter le dispositif d’identification d’identité de la porte piétonne du tourniquet. L’interface commune est l’interface de contact sec. Certaines cartes ont également un port série RS232 et une interface RS485

contrôleur de tourniquet

Interface moteur : utilisée pour connecter le moteur de la porte du tourniquet ;

L’interface lumineuse LED est utilisée pour connecter le voyant lumineux de la porte du tourniquet;

Interface infrarouge : interrupteur infrarouge utilisé pour connecter la porte du tourniquet ; Généralement, il y a l’infrarouge gauche, l’infrarouge droit et l’infrarouge anti-pincement.

Interface d’alimentation ; L’interface d’alimentation est utilisée pour connecter l’alimentation à découpage de la porte du tourniquet.

interface de batterie ; L’interface de batterie est utilisée pour connecter la batterie de la porte du tourniquet ; Le contrôleur de tourniquet est également utilisé pour contrôler la batterie pour fournir de l’énergie lorsque l’alimentation à découpage est détectée comme étant hors tension. Les batteries étant des produits sensibles dans le transport international, les supercondensateurs sont utilisés pour les marchandises d’exportation.

interface de codage ; L’interface de codage est utilisée pour connecter le moteur.

Interface d’embrayage ; L’interface d’embrayage est utilisée pour connecter le moteur. Le circuit de codage sert à connecter l’interface de codage ; Le circuit d’embrayage est utilisé pour connecter l’interface d’embrayage.

Interface vocale ; L’interface vocale est utilisée pour connecter le dispositif d’invite vocale de la porte du tourniquet ; Le contrôleur de tourniquet est également utilisé pour commander le dispositif d’invite vocale pour envoyer le premier message vocal selon l’instruction d’ouverture de porte, et pour commander le dispositif d’invite vocale pour envoyer un second message vocal lorsque la porte est fermée.

Interface incendie : elle est utilisée pour connecter le système d’alarme incendie. En cas d’urgence, il peut automatiquement alerter et ouvrir la porte.

Interface en ligne : l’interface utilisée pour connecter les ordinateurs hôte et auxiliaire. Généralement, il comprend un port réseau

Interface d’extension : au moins une interface d’extension.

Fonctions de l’interface du contrôleur de tourniquet

Le contrôleur de tourniquet peut être connecté au dispositif d’identification de porte de tourniquet pour piétons, au moteur, au voyant lumineux et au commutateur infrarouge respectivement via l’interface de commande, l’interface moteur, l’interface lumineuse, une interface infrarouge. La commande de la porte du tourniquet a un degré d’intégration plus élevé, ce qui peut simplifier la relation de connexion de la commande de la porte du tourniquet et simplifier le câblage, afin de réduire le coût du matériel de câblage et le coût de la main-d’œuvre d’installation de la porte du tourniquet.

Le contrôleur de tourniquet est utilisé pour recevoir la commande d’ouverture envoyée par le dispositif de reconnaissance d’identité, contrôler le moteur pour ouvrir le portail en fonction de la commande d’ouverture et faire passer l’indicateur de commande du rouge au vert ; Le contrôleur de tourniquet est également utilisé pour juger si les piétons passent la porte en fonction du signal infrarouge collecté par le commutateur infrarouge. S’ils passent la porte du tourniquet, commandez le moteur pour fermer la porte et faites passer l’indicateur de commande du vert au rouge.

Le contrôleur de tourniquet est utilisé pour générer les informations d’état de la porte de tourniquet et envoyer les informations d’état au dispositif d’affichage pour affichage ; Le contrôleur de tourniquet peut également recevoir les informations de paramètre saisies par l’opérateur via le dispositif de commande et modifier l’état de la porte de tourniquet en fonction des informations de paramètre. Le dispositif d’affichage et le dispositif d’exploitation doivent être connectés respectivement au contrôleur de tourniquet ;

Le contrôleur de tourniquet peut générer les informations d’état de la porte du tourniquet, telles que l’ouverture ou la fermeture de la porte, et envoyer les informations d’état au dispositif d’affichage pour affichage. L’opérateur peut visualiser les informations d’état de la porte du tourniquet via le dispositif d’affichage. Dans certains cas particuliers, lorsqu’il est nécessaire de maintenir la porte ouverte ou fermée tout le temps, ou qu’il faut temporairement ignorer la logique de commande normale du contrôleur de tourniquet pour changer l’état de la porte du tourniquet, l’opérateur peut entrer des informations de paramètre via le dispositif de fonctionnement, tel que l’ouverture ou la fermeture de la porte, Ainsi, le contrôleur de tourniquet est commandé pour changer l’état de la porte de tourniquet.

En même temps, l’interface d’alimentation et l’interface de batterie sur le contrôleur de tourniquet peuvent faire en sorte que la batterie connectée à l’interface de batterie serve d’alimentation de secours connectée à l’interrupteur d’alimentation. Lorsque l’alimentation à découpage est mise hors tension, la batterie peut continuer à alimenter le contrôleur de tourniquet, assurer le fonctionnement normal de la fonction de porte et améliorer la fiabilité du contrôleur de tourniquet.

contrôleur de tourniquet

L’interface vocale est intégrée sur le contrôleur de tourniquet et le dispositif d’invite vocale est réglé sur la porte, comme un réseau de microphones, un annonceur vocal, etc. Le contrôleur de tourniquet peut être connecté au dispositif d’invite vocale via l’interface vocale. Lorsque la porte est ouverte ou fermée, le dispositif d’invite vocale peut être contrôlé par le contrôleur de tourniquet pour envoyer des invites vocales aux piétons qui peuvent passer ou ne pas passer.

Le contrôleur de tourniquet peut également intégrer au moins une interface d’extension. Parmi eux, l’interface d’extension peut être utilisée pour que le contrôleur de tourniquet réalise d’autres fonctions personnalisées. Par exemple, d’autres fonctions de contrôle, de transmission, de traitement et d’autres fonctions peuvent être ajoutées au contrôleur de tourniquet en fonction des besoins réels, et l’équipement nécessaire pour réaliser les fonctions correspondantes peut être connecté sur l’interface d’extension, telle que l’interface d’entrée et la sortie. l’interface peut être placée sur le contrôleur de tourniquet, réalisez l’expansion de fonction du contrôleur de tourniquet.

Contrôleur d’accès tourniquet

Le contrôleur d’accès tourniquet est une sorte de contrôleur dans le système de contrôle d’accès TCP/IP. Il utilise une communication réseau TCP/IP industrielle standard. Dans un système de gestion, le nombre d’équipements n’est pas limité. Il peut être connecté à deux lecteurs de cartes Wigan pour glisser les cartes dans et hors d’une entrée. Le contrôleur d’accès tourniquet dispose d’une plate-forme de gestion Web intégrée, qui peut directement définir et gérer le contrôleur. Le circuit de commande simple est généralement réalisé par la carte de commande principale et le lecteur de carte, tandis que le circuit de commande complexe (comme le métro AGM) doit être configuré avec un ordinateur industriel spécial.

Sa distance de communication peut atteindre 1200 mètres. Il est connecté en externe à deux lecteurs de cartes Wiegand pour réaliser un balayage de carte bidirectionnel. Quatre signaux de commutation contrôlent la sortie. Il a les caractéristiques d’une performance stable, d’une communication rapide, d’une grande capacité, d’une forte compatibilité et d’une mise en réseau pratique. Il peut être utilisé dans le projet de carte tout-en-un de contrôle d’accès avec d’autres contrôleurs de contrôle d’accès. Ses excellentes performances ont été largement confirmées dans de nombreux projets de système de contrôle d’accès à grande échelle et systèmes de cartes tout-en-un au pays et à l’étranger. .

contrôleur d'accès tourniquet

Caractéristiques du contrôleur d’accès tourniquet

L’intégration directe de la communication TCP/IP de 10 m (communication 485 évolutive) offre des performances de transmission avantageuses

La mémoire flash de grande capacité peut enregistrer des données sans perte après une panne de courant pendant 10 ans

Toutes les puces sont importées avec le nouvel emballage d’origine pour répondre aux exigences industrielles et à un environnement de travail plus large

Toutes les interfaces d’entrée sont équipées d’une protection optocoupleur, ce qui rend le système plus fiable

L’heure d’ouverture de chaque porte est jusqu’à 16 groupes, et chaque groupe peut choisir différentes méthodes d’identification

Plusieurs méthodes d’identification : carte, carte + mot de passe, mot de passe, double carte, passage libre, ouverture et fermeture régulières des portes et alarme régulière

Prend en charge le fonctionnement à distance de l’ouverture et de la fermeture de la porte, de l’alarme incendie, de l’alarme de commutation et des serrures de porte

Soutenir le retour anti-sous-marin dans la zone des avions croisés

Prise en charge de la sortie d’alarme de plusieurs événements d’alarme, tels qu’une carte invalide, une heure invalide, une alarme de porte et un délai d’ouverture de porte

Toutes les interfaces Weigand sont compatibles avec les protocoles 26, 34 et 37 et disposent d’une protection optocoupleur

La durée de validité de chaque carte peut être définie séparément

Tous les dispositifs de contrôle d’accès prennent en charge l’installation mixte

Sortie de signal de commande de voyant lumineux avec

Coopérez avec le logiciel pour prendre en charge la présence et la fonction de patrouille en ligne en temps réel

Équipé d’une webcam et d’une carte électronique multifonctionnelle, il peut réaliser une surveillance en temps réel du réseau et une capture vidéo

La plupart des contrôleurs d’accès tourniquet circulant sur le marché présentent de nombreux défauts et problèmes, tels que des pannes fréquentes, un échec de redémarrage après une panne de courant, une commutation irrégulière, un fonctionnement instable, etc., et la maintenance est assez difficile. À l’heure actuelle, nos cartes de contrôle d’accès couramment utilisées incluent Wiegand Aopu, zktco, Dahua, hkvision, etc. Ce sont des fournisseurs de contrôle d’accès de renommée internationale avec des performances de produit stables, puissantes et faciles à utiliser. Chacun a sa propre interdiction Cloud Gate unique pour prendre en charge le développement secondaire.

Fonction anti-retour du contrôleur d’accès

Qu’est-ce que la fonction anti retour en arrière dans le fonctionnement du système de contrôle d’accès ?

Qu’est-ce que la fonction anti-retour en arrière et comment l’implémenter :

Certains fabricants de contrôle d’accès sur le marché prennent en charge la fonction anti retour en arrière, mais certains contrôleurs de contrôle d’accès ne prennent pas en charge cette fonction.

Il est difficile de comprendre le mot “anti sneak back”, et il est difficile d’analyser sa fonction spécifique au niveau du mot. En fait, son explication devrait être d’empêcher une personne d’entrer plusieurs fois sans dossier. Comment une personne peut-elle simplement entrer mais ne pas sortir ? Il semble impossible d’y penser, mais dans la vraie vie, ce genre de chose arrive souvent, et les opportunités sont nombreuses.

Par exemple, lorsque nous allons à diverses expositions, chacun de nous recevra un laissez-passer. Ce laissez-passer peut être valide dans les trois jours et le laissez-passer doit être brossé sur l’équipement d’entrée et de sortie. En entrant, on ne peut passer qu’après avoir brossé le col, et en sortant, on ne peut ouvrir la porte qu’après avoir brossé le col.

Sans la fonction anti-retour furtif, les problèmes suivants se poseront : après qu’une personne ait passé sa carte avec un laissez-passer, elle lance le laissez-passer d’autres endroits à une autre personne pour passer sa carte. De cette façon, un laissez-passer peut permettre à plusieurs personnes d’entrer, puis les éléments illégaux ont la possibilité d’en profiter.

La situation avec la fonction anti-retour en arrière est complètement différente : après qu’une personne a passé sa carte avec un laissez-passer, elle doit passer sa carte sur le lecteur de carte sortant avant de pouvoir passer sa carte à nouveau. S’il ne glisse pas sa carte sur le lecteur de carte sortant, même si vous avez un laissez-passer, vous ne pouvez pas glisser votre carte sur le lecteur de carte entrant. C’est pareil quand tu sors. Il est impossible de glisser votre carte deux fois sur le lecteur de carte.

Grâce à l’analyse ci-dessus, on peut voir que la fonction anti-retour contrôle efficacement la possibilité qu’une carte puisse permettre à plusieurs personnes d’entrer, assurant ainsi l’autorité d’une personne et d’une carte. De cette façon, les utilisateurs ne prêteront pas la carte à d’autres par hasard et éviteront efficacement la collusion entre le personnel interne et externe pour se livrer à des activités illégales.

La fonction anti retour en arrière est applicable à toute occasion où un contrôle d’accès est installé. Cela dépend des exigences de l’utilisateur vis-à-vis du fabricant du contrôle d’accès et du niveau de sécurité du contrôle d’accès pour déterminer si certaines fonctions doivent être installées.

L’anti sneak back est une fonction anti-tailing du système de contrôle d’accès. Dans certaines occasions de contrôle d’accès spécifiques, les titulaires de carte sont tenus de glisser leurs cartes d’une certaine porte lorsqu’ils glissent leurs cartes d’une certaine porte, et les enregistrements de balayage doivent correspondre strictement à une entrée et à une sortie.

composants de tourniquet

Caractéristiques de la fonction anti retour en arrière

Si quelqu’un suit les autres dans la porte, il ne glisse pas sa carte. La prochaine fois, il ne pourra pas glisser sa carte, même si sa carte est valide.

De même, si vous sortez avec d’autres et que vous ne glissez pas votre carte, vous ne pourrez pas entrer la prochaine fois. Si quelqu’un glisse la carte pour entrer par la porte et remet la carte à la personne extérieure depuis la fenêtre, la personne extérieure ne peut pas entrer par la porte en glissant la carte. Si une personne n’entre pas après avoir glissé sa carte, elle n’entrera pas la prochaine fois.

La fonction anti retour en arrière est généralement utilisée dans l’armée, la défense nationale, la recherche scientifique et d’autres occasions avec une gestion stricte.

Ce qui précède est l’anti-retour le plus courant à l’intérieur et à l’extérieur de la porte. Les contrôleurs d’accès à double porte et à quatre portes de Wiegand peuvent également rendre les deux portes du même contrôleur anti-retour l’une vers l’autre. C’est-à-dire que le titulaire de la carte entre par la porte A et doit sortir par la porte B. Cette fonction est principalement utilisée pour la gestion des canaux et la gestion des tickets.
