Che cos’è il sistema di cancello del tornello ESD?

Che cos’è il sistema di cancello del tornello ESD? Il sistema di cancello del tornello ESD è un nuovo tipo di sistema di gestione del controllo degli accessi che combina il test elettrostatico umano e la gestione del controllo degli accessi al tornello. I componenti principali del sistema sono apparecchiature di test elettrostatico (test ESD, braccialetto ESD, cinturino da polso ESD, scarpe ESD), apparecchiature di controllo dell’accesso ESD intelligenti (tornello ESD) e scheda IC intelligente (o scanner di impronte digitali e altra identificazione biologica) e Software di gestione del sistema ESD.

Il sistema del cancello del tornello ESD ha le funzioni di controllo degli accessi sicuro, efficace e ordinato per il personale nella gestione del controllo degli accessi e una gestione intelligente come testare se l’elettricità statica sul corpo è conforme allo standard; Per ottenere un ambiente di lavoro sicuro e conveniente, si consiglia di utilizzare il sistema di cancello del tornello ESD e il tornello ESD di MairsTurnstile.

Il video mostra un sistema di cancello girevole ESD che abbiamo personalizzato per i nostri clienti. Il display ESD e il pannello di controllo sul cancello del tornello hanno due stili diversi. Puoi chiedere al nostro addetto alle vendite informazioni pertinenti. La funzione personalizzata di questo cancello tornello ESD deve essere utilizzata con una macchina per impronte digitali. Le funzioni da realizzare sul tornello ESD saranno personalizzate in base alle esigenze dei clienti. Naturalmente, può essere utilizzato anche con una fotocamera per il riconoscimento facciale o un lettore di schede, in base alle esigenze dei clienti.

Forniamo tutti i dispositivi inclusi software e hardware. Il nostro sistema di cancelli a tornello ESD, comprese le apparecchiature software e hardware sviluppate internamente, è stato venduto in Brasile, India, Germania, Cile, Stati Uniti e altri paesi ed è stato elogiato all’unanimità. Al momento, il nostro software contiene tre lingue. Naturalmente, se hai bisogno di personalizzare una lingua speciale, possiamo anche aiutarti a implementarla.

Ci impegniamo a utilizzare solo meccanismi per tornelli di alta qualità che sono stati testati e verificati innumerevoli volte e non utilizzare mai prodotti difettosi relativamente economici con scarsa qualità, che è anche il requisito più fondamentale per garantire la qualità. Ciascuno dei nostri accessori è rigorosamente schermato e controllato di qualità. Solo così possiamo realizzare un cancello girevole pedonale che soddisfi veramente i clienti. Ciascuno dei nostri componenti può essere mostrato e testato separatamente ai clienti.

Questo video mostra principalmente l’intero sistema del cancello del tornello ESD, incluso il software sviluppato indipendentemente da MairsTurnstile. La parte anteriore del video mostra principalmente la funzione del sistema di cancello tornello ESD. La parte anteriore mostra che puoi passare attraverso il cancello del tornello ESD senza alcun test elettrostatico. Devi solo verificare la tua impronta digitale. Quindi il personale ha impostato il software del sistema del cancello del tornello ESD di cui il tester ha bisogno per superare il test elettrostatico del polso prima di superarlo.

In questo modo, i risultati corrispondenti verranno visualizzati sullo schermo del display, in modo da poter passare solo se tutte le condizioni sono soddisfatte. Se il tester non supera il test elettrostatico del polso, non richiederà alcun passaggio. Dal video si può vedere che solo dopo che i nostri tester hanno simulato la condizione elettrostatica del polso, il display mostrerà lo stato di passaggio e il tornello ESD aprirà il cancello dopo aver ricevuto il segnale.

Successivamente, il video mostra in dettaglio i componenti principali del sistema di cancelli a tornello ESD. Cancello del tornello ESD, pannello di controllo ESD, display, macchina per impronte digitali e software di sistema del cancello del tornello ESD. Quindi il video mostra come configurare la macchina per impronte digitali e come inserire le impronte digitali dei dipendenti e le relative informazioni. L’ultima parte del video mostra l’interfaccia operativa del software del sistema del cancello del tornello ESD e come inserire le informazioni sui dipendenti attraverso il software e l’autorizzazione per autorizzare i dipendenti esistenti. Le informazioni sui dipendenti nel software ESD devono essere coerenti con le informazioni sui dipendenti nella macchina per impronte digitali.

Il sistema del cancello del tornello ESD viene utilizzato per rilevare l’elettricità statica del personale all’ingresso prima di entrare nell’area di lavoro antistatica. Questo sistema è un prodotto avanzato del tester completo statico del corpo umano (secondo gli standard GJB 3007-97, SJ / T 10694-2006 e ANSI ESD s20.20), apparecchiature di controllo dell’accesso statico e software di gestione computerizzato, in grado di garantire che gli operatori sono pronti per la corretta protezione dall’elettricità statica all’ingresso nell’area di protezione statica;

In combinazione con il cancello del tornello ESD come apparecchiatura di controllo degli accessi del canale dei flussi di persone, in base all’impostazione dell’autorità della carta, sono disponibili una varietà di modalità di ingresso (test della mano, test della scarpa, scarpa della mano sullo stesso lato, nessun test) . Il sistema può fornire un modo ordinato e civile per le persone di entrare e uscire, eliminare l’ingresso e l’uscita illegale e controllare rapidamente l’apertura dei cancelli in caso di emergenza e organizzare l’evacuazione del personale.

Poiché il tornello ESD è una parte molto importante del sistema di cancello del tornello ESD, introduciamo il tornello ESD in dettaglio.

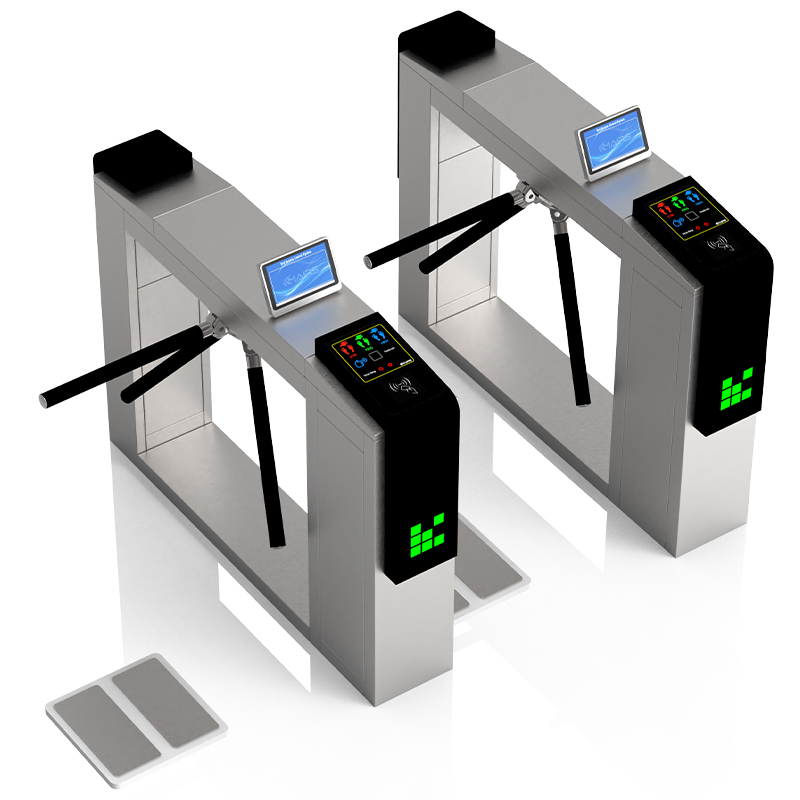

Cos’è il tornello ESD?

Il tornello ESD è un tipo di cancello girevole che si integra con dispositivi di test elettrostatici umani (tester ESD, fascia da polso ESD, cinturino da polso ESD, scarpe ESD) per realizzare la gestione della sicurezza del controllo degli accessi pedonali speciali. Possiamo personalizzare il tornello ESD in base alle vostre esigenze. Naturalmente, possiamo integrare questi dispositivi di test elettrostatici umani (come tester ESD, cinturino da polso ESD, cinturino da polso ESD, scarpe ESD) nel nostro cancello del tornello. Forniamo anche altri dispositivi biometrici, come lettori di carte IC/ID, scanner di impronte digitali, scanner di codici QR, fotocamere con riconoscimento facciale e così via. Se hai bisogno di integrare questi dispositivi sul cancello del tornello ESD o hai domande, contattaci

esd sistema cancello tornello

Siti di applicazione del tornello ESD:

Rispetto ad altri tipi di tornelli, questo tipo di apparecchiatura viene generalmente utilizzata all’interno ed è particolarmente necessaria in luoghi sensibili alle cariche elettrostatiche, come fabbriche elettroniche su larga scala, sigillature di componenti e fabbriche di collaudo, officine di assemblaggio elettronico, sale operatorie di strumenti di precisione, dipartimenti senza polvere, aziende tessili, terminal petroliferi, laboratori di ricerca, istituti di ricerca, area di controllo ospedaliera, area di manutenzione aerospaziale, ecc.

Perché installare il tornello ESD?

In effetti, ognuno di noi genererà più o meno elettricità statica, ma alcune persone hanno una grande elettricità statica e alcune persone hanno una piccola elettricità statica. La maggior parte delle fabbriche elettroniche coinvolge componenti elettronici. Nella vita quotidiana e nel lavoro, la tensione elettrostatica percepita dal normale corpo umano supererà i 2-4kv. Se l’elettricità statica viene trasportata dai nostri contatti con i componenti dei circuiti integrati, quasi tutti i circuiti integrati verranno danneggiati. I componenti della fabbrica elettronica sono molto precisi e piccoli, quindi la scarica elettrostatica brucerà il circuito e causerà il danneggiamento e la rottamazione delle parti.

Inoltre, l’elettricità statica assorbirà la polvere, modificherà la resistenza della linea, influirà gravemente sulla sua durata e, più seriamente, produrrà prodotti non qualificati, con gravi conseguenze. Se non ci sono misure protettive e preventive corrispondenti nel processo di produzione, porterà a un lotto di prodotti di scarto e porterà perdite irreparabili alla fabbrica.

L’elettricità statica può essere leggera come diverse decine di volt e può raggiungere centinaia di volt o addirittura migliaia di volt in casi gravi. È facile scomporre il circuito integrato. Pertanto, è necessario prestare particolare attenzione all’eliminazione dell’elettricità statica. L’officina senza polvere dovrebbe mantenere l’umidità ambientale e utilizzare apparecchiature antistatiche, altrimenti è facile causare incidenti, quindi verrà installato il sistema di controllo dell’accesso ai tornelli ESD.

L’elettricità statica esiste sempre. Allora come possiamo prevenirlo? In genere, alcuni produttori forniranno abbigliamento, scarpe, guanti, cappelli e altri prodotti antistatici. Tuttavia, l’abilità antistatica di questo prodotto diminuirà nel tempo. Come posso sapere se la mia attrezzatura antistatica è efficace e può essere sostituita in tempo? Il sistema del cancello del tornello Mairs ESD può risolvere tali problemi. Il sistema di cancello girevole ESD sviluppato e prodotto da Mairs è un prodotto avanzato che combina il test elettrostatico con un sistema di controllo accessi elettronico, un software di gestione computerizzato e un cancello tornello di controllo accessi pedonale.

In molti luoghi con aree di protezione elettrostatica (EPA), il collaudo delle scarpe elettrostatiche e dei braccialetti elettrostatici viene effettuato mediante il tradizionale collaudo o supervisione manuale, che è difficile da implementare e persino soggetto a errori, difficile da conquistare la fiducia dei clienti e del management, e costituisce anche una grande potenziale scappatoia di messa a terra elettrostatica del personale; Il sistema del cancello del tornello Mairs ESD propone soluzioni dirette ed efficaci a queste carenze, in modo da garantire che gli operatori abbiano fatto i preparativi per la messa a terra elettrostatica quando entrano nell’area EPA;

Inoltre, come apparecchiature di controllo del canale di flusso pedonale vengono utilizzati il cancello di barriera a ribalta, il cancello del tornello a battente, il cancello del tornello a treppiede e altre apparecchiature di controllo degli accessi. Può fornire un passaggio ordinato e civile per le persone in entrata e in uscita, impedire l’ingresso e l’uscita illegale e controllare rapidamente la caduta dei pali in caso di emergenza per organizzare l’evacuazione del personale. Il sistema del cancello del tornello ESD assicura che l’elettricità statica trasportata dai dipendenti che entrano nell’officina rientri in un raggio di sicurezza e può ridurre la perdita di milioni di persone della tua azienda a causa dell’elettricità statica ogni anno. Questo spiega anche perché le fabbriche di elettronica sono dotate di sistema di cancello tornello ESD.

Nell’officina antistatica sono presenti apparecchiature antistatiche: pavimento antistatico, ventola ionica, piattaforma antistatica, ecc. Se i parametri del corpo umano non sono qualificati, come scarpe statiche e cinturini da polso, l’elettricità statica accumulata da il corpo umano non verrà rilasciato nell’ambiente antistatico costruito a maggior costo in officina; Tuttavia, il sistema di rilevamento in linea in tempo reale in officina non è molto efficace a causa dell’evitabilità umana. Il sistema del cancello del tornello ESD è obbligatorio. I dipendenti devono superare il test del sistema di controllo accessi antistatico ESD prima di entrare in officina e i dati del test possono essere utilizzati come dati di presenza.

Tipi di sistemi per cancelli a tornello ESD

Il sistema del cancello del tornello ESD è composto da un cancello del tornello ESD, un tester elettrostatico e una scheda madre elettrostatica e un display verde. In generale, ci sono due tipi di sistemi di cancello tornello ESD che richiedono di software e non di software, descritti rispettivamente di seguito.

Tipo di sistema di cancello tornello ESD senza software

1. Configurazione hardware: macchina del cancello del tornello ESD (cancello del tornello a treppiede, tornello a barriera a ribalta, cancello del tornello a battente, cancelli di velocità), tester elettrostatico, pedana, scheda madre elettrostatica, schermo di visualizzazione

2. Informazioni sull’installazione: è facile da installare perché non c’è software, cavo di rete, computer, ecc.

3. Funzione: può solo verificare se la resistenza delle scarpe elettrostatiche e dei cinturini da polso dei dipendenti rientra nell’intervallo. Non c’è nessun software e nessun record di test

4. Modalità oggetto di prova: Modalità oggetto di prova: prova le scarpe elettrostatiche o i braccialetti elettrostatici, oppure prova sia le scarpe che i braccialetti elettrostatici. È possibile selezionare solo una delle tre modalità e non può essere utilizzata contemporaneamente

Tipo di sistema di cancello tornello ESD con software

1. Configurazione hardware: macchina del cancello del tornello ESD (cancello del tornello a treppiede, tornello a barriera a ribalta, cancello del tornello a battente, cancelli di velocità), tester elettrostatico, pedana, scheda madre elettrostatica, schermo di visualizzazione

2. Informazioni sull’installazione: con software, cavo di rete, computer, ecc., l’installazione è più complicata rispetto alla soluzione del sistema di cancello tornello ESD senza software

3. Funzione: verifica se la resistenza delle scarpe elettrostatiche e del cinturino da polso elettrostatico dei dipendenti rientra nell’intervallo. Ci sono software e record di test, che possono essere visualizzati nel software corrispondente

4. Schermo di visualizzazione: lo schermo di visualizzazione incorporato nel cancello del tornello ESD può visualizzare: sistema di controllo dell’accesso ESD digitale, ora e data, dichiarazioni rapide (test fallito, nessun passaggio, nessuna scheda di registrazione, scorrere la scheda, passare per favore) e altro contenuti in stato di attesa; Ci sono anche i nomi dei dipendenti, i numeri delle carte, i dipartimenti, i tipi di test, ecc., Tutti possono essere impostati tramite il software del sistema del cancello del tornello ESD.

5. Modalità elemento di prova: testa le scarpe elettrostatiche, testa i braccialetti elettrostatici, testa le scarpe elettrostatiche e i braccialetti elettrostatici, che possono essere impostati nel software e diversi dipendenti possono impostare diverse modalità di test

Quanto sopra sono due tipi di sistemi di cancello tornello ESD. Il sistema di cancello tornello ESD con software è più costoso. C’è il software di sistema del cancello del tornello ESD. Puoi interrogare i record dei test di elettricità statica, che possono gestire meglio e in modo più efficace il personale di fabbrica, e puoi scegliere in base alle tue esigenze. Mairs fornisce un set completo di sistemi per cancelli tornelli ESD con software. Non esitate a contattarci se avete esigenze.

Per una breve introduzione al software del sistema di cancello tornello ESD e al suo funzionamento, fare riferimento al seguente video:

Riguardo al software di sistema del cancello del tornello ESD, quando si ottiene il cancello del tornello ESD di Mairs, è necessario effettuare alcune semplici impostazioni per utilizzarlo direttamente. In primo luogo, è necessario installare il nostro software di sistema di cancello tornello ESD sul computer, quindi il software deve essere collegato al nostro sistema di cancello tornello ESD. Quindi è necessario impostare l’IP e la sottorete del sistema, il gateway è coerente con i dati del computer a cui è necessario connettersi, quindi è possibile connettersi e quindi è possibile controllare il nostro sistema di cancello tornello ESD tramite il software.

Quando lo configuri, puoi azionarlo secondo i passaggi nel video. Si prega di notare che quando il mouse Bluetooth viene inserito nell’interfaccia del nostro sistema di cancello tornello ESD, è necessario riavviare il sistema, in particolare scollegare il cavo di alimentazione e quindi collegarlo. In questo modo, puoi vedere che il sistema del cancello del tornello ESD è stato riavviato e quindi puoi azionarlo con il mouse. In caso di domande, si prega di contattare il nostro tecnico.

Come scegliere il cancello del tornello ESD?

Il sistema del cancello del tornello ESD è composto da un tester completo del corpo umano, pedana, schermo di visualizzazione, cancello del tornello ESD, ecc. Tuttavia, esistono molti tipi di cancelli girevoli ESD, come il cancello girevole a treppiede, il cancello girevole a barriera a lamelle, il cancello girevole a battente, il cancello di velocità, ecc. Successivamente, introduciamo come scegliere il cancello del tornello ESD per il sistema di controllo dell’accesso del tornello ESD. Se non sai come scegliere, contattaci tramite la chat online in basso a destra o l’e-mail e ti forniremo la migliore soluzione e il miglior prodotto e sistema software.

1. In base alle dimensioni dell’installazione, quali sono le dimensioni, la larghezza e la profondità del sistema di cancello del tornello ESD installato all’ingresso dell’officina senza polvere? Se entrambi i lati sono contro il muro, è necessario lasciare uno spazio di 80 mm, ovvero la dimensione totale meno 80 mm.

Prendendo ad esempio il doppio canale, la larghezza dell’installazione a doppio canale del cancello del tornello a treppiede: intercapedine 80 + larghezza del cancello del tornello a treppiede 280 + larghezza del canale 550 + larghezza del cancello del tornello a treppiede 280 + larghezza del canale 550=1740 mm, Larghezza dell’aletta cancello tornello a barriera installazione a doppio canale: intercapedine 80+ larghezza cancello cancello cancello a falda 300+ larghezza canale 550+ larghezza cancello cancello cancello a falda larghezza 300+ larghezza canale 550+ larghezza cancello cancello cancello a falda 300+ intercapedine 80=2160mm, larghezza cancello cancello a battente installazione a doppio canale: intercapedine 80+ larghezza cancello cancello girevole 280+ larghezza canale 700+ larghezza cancello cancello girevole 280+ larghezza canale 700 + larghezza cancello cancello girevole 280 + intercapedine 80=2400mm

2. In base alla velocità del traffico, il numero totale di dipendenti nell’officina senza polvere deve rilevare l’elettricità statica. Se c’è un gran numero di persone, la velocità del cancello del tornello a treppiede e del tornello con barriera a ribalta è maggiore di quella del cancello del tornello a battente, a seconda dell’uso in loco per i dettagli.

3. Secondo l’apparenza. L’aspetto del cancello del tornello a battente e del cancello del tornello a battente dovrebbe essere migliore. Questo è un fattore soggettivo, che dovrebbe essere selezionato in base alle proprie esigenze

4. In base al suono operativo, dopo aver superato il rilevamento elettrostatico, quando il personale supera il cancello del tornello, il suono del tornello a barriera ESD e del cancello girevole a battente ESD è più piccolo e il suono del tornello a treppiede ESD è relativamente più grande.

5. In base al modo di aprire la porta, dopo aver superato il rilevamento elettrostatico, il tornello a barriera ESD e il tornello a battente ESD apriranno automaticamente la porta e il tornello a treppiede ESD deve essere spinto manualmente.

6. Secondo il messaggio vocale, non vi è alcun messaggio vocale per il tornello a treppiede ESD. Dopo che il test elettrostatico è stato superato, il tornello a barriera ESD e il tornello a battente ESD avranno un messaggio vocale e il cancello del tornello ha una propria funzione vocale.

7. Secondo il prezzo. Il prezzo dei tornelli a battente e dei tornelli a battente è più costoso e il cancello del tornello a treppiede è relativamente più economico.

Il cancello girevole ESD è parte integrante del sistema di cancelli girevoli ESD. Il cancello del tornello ESD, il tester elettrostatico, la pedana, ecc. formano il sistema del cancello del tornello ESD. Di seguito vengono descritte le differenze tra il tornello a treppiede ESD, il cancello del tornello a battente ESD, il cancello del tornello con barriera a ribalta ESD e i cancelli di velocità ESD.

Cancello tornello a treppiede ESD: il prezzo è inferiore. Ne basta uno solo per un canale. Deve essere aperto manualmente quando viene utilizzato. Si sente un certo suono quando il tornello del treppiede ESD ruota.

Cancello tornello a battente ESD: può essere utilizzato ad anta singola o doppia. Il canale è relativamente ampio e può passare merci come i carrelli. L’elettricità statica ESD soddisfa i requisiti. Il cancello girevole a battente si apre da solo senza spingerlo.

Cancello tornello a falda ESD: viene solitamente utilizzato in direzioni opposte. È più costoso. C’è un messaggio vocale. L’elettricità statica ESD soddisfa i requisiti. Il cancello del tornello a barriera a ribalta si apre da solo.

Cancelli di velocità ESD: è generalmente utilizzato in direzioni opposte. Il telaio è relativamente stretto, con un aspetto migliore e un prezzo più elevato.

Per riassumere, puoi scegliere il cancello del tornello ESD abbinato al sistema di controllo accessi del tornello ESD in base alle esigenze della tua officina.

esd sistema cancello tornello

Scorrimento della carta o riconoscimento facciale?

Sistema di controllo degli accessi ai tornelli ESD sul mercato, incluso il passaggio delle carte e il riconoscimento facciale, come scegliere questi due modi?

Vantaggi del sistema del cancello del tornello ESD a scorrimento della carta

1. Scorri la tua carta per rispondere rapidamente e risparmiare tempo. Il riconoscimento facciale dovrebbe essere più lento

2. Il prezzo è relativamente basso e il prezzo del riconoscimento facciale è più costoso

3. È più semplice inserire le informazioni sul personale e le foto sono necessarie per il riconoscimento facciale

Svantaggi del sistema del cancello del tornello ESD a scorrimento della carta

  1. Potrebbe essere la carta di qualcun altro, che non può essere garantito essere il mio comportamento operativo autorizzato. Il riconoscimento facciale deve riconoscere il mio viso, il che può evitare efficacemente il fenomeno del furto e del prestito di carte.

Per riassumere, la scelta della soluzione di controllo degli accessi ai tornelli ESD deve essere basata sulle esigenze e sul budget del cliente.

Manutenzione del tornello ESD:

Il cancello del tornello ESD include un cancello pedonale del tornello, un tester elettrostatico completo del corpo umano, un host di gestione elettrostatica, un alimentatore, ecc. Per utilizzare meglio e più a lungo il tornello ESD, dobbiamo capire come mantenere al meglio il prodotto. Naturalmente, se volete saperne di più sulla manutenzione del cancello girevole, consultate il nostro altro articolo: manutenzione del cancello girevole

1. Controllare ogni trimestre se il cavo di alimentazione, il cavo di rete e il filo di messa a terra del cancello pedonale del tornello, del tester elettrostatico e dell’host di gestione sono normali.

2. Verificare se le luci di alimentazione e di segnalazione di rete sulla scheda di controllo del cancello del tornello pedonale e sulla scheda madre di gestione elettrostatica sono normali.

3. Controllare il collegamento di ogni interfaccia del meccanismo del tornello per evitare che il firmware si allenti.

4. Aggiungere olio lubrificante alle parti di collegamento e al meccanismo all’interno del cancello del tornello ogni sei mesi per mantenere un buono stato di lubrificazione.

5. Verificare se il lettore di carte è allentato e influisce sulla sensibilità del riconoscimento delle carte.

6. Il tester statico deve essere calibrato una volta all’anno (il cancello antistatico in rete può essere calibrato automaticamente tramite l’host di gestione).

7. Il software di gestione antistatico non necessita di manutenzione e deve essere modificato solo quando si aggiungono funzioni.

Dove acquistare il tornello ESD?

Se desideri acquistare un tornello ESD, scegli quello giusto dal nostro pagina dei prodotti, Se non sai quale acquistare o hai qualche problema con il sistema del cancello del tornello ESD, puoi Contattaci, fai clic direttamente sul pulsante che cos’è l’app nell’angolo in basso a destra. I nostri esperti di vendita ti forniranno la soluzione perfetta per il sistema di cancello tornello ESD.

Forniamo anche soluzioni per il sistema di controllo degli accessi ESD, compresi tutti i prodotti hardware e software accessori, ad esempio lettori di schede, tester antistatici, pedale di prova a due piedi, prese di circuito singole e doppie, porta di passaggio, scheda madre Linux, display LCD da 8 pollici, presa di circuito del software di gestione del backstage, ecc. Se hai bisogno dei dettagli di tutti questi accessori, contatta il nostro staff per i dettagli.

Naturalmente, i tornelli Mairs ESD possono essere realizzati anche in altri stili. Se desideri scegliere altri stili per personalizzare i tornelli ESD, comunicaci le tue scelte e alcune altre esigenze specifiche.

Casi di progetto di tornello ESD:

Con la comprensione approfondita dei rischi di scariche elettrostatiche nell’industria manifatturiera negli ultimi anni, molte aziende generalmente adottano misure antistatiche nelle stazioni sensibili alle cariche elettrostatiche e utilizzano un tester di resistenza di messa a terra del cinturino da polso, un eliminatore elettrostatico e altre apparecchiature, e alcune adottano anche soluzioni più perfette Sistemi di cancelli a tornello ESD.

Riguardo al tornello ESD, MairsTurnstile ha molti anni di esperienza e abbiamo completato molti progetti pratici per molti clienti. Si prega di vedere le immagini del caso specifico.

Se hai bisogno di acquistare un tornello ESD o hai domande, contattaci, scansiona il codice QR a destra, aggiungi la mia app o fai clic direttamente sul pulsante della chat online nell’angolo in basso a sinistra per parlare direttamente con noi. Il nostro servizio clienti è generalmente online. In caso contrario, risponderemo al tuo messaggio il prima possibile.

esd turnstile gate
esd turnstile

Caratteristiche del tornello ESD:

  1. Integrare con la carta RFID e il riconoscimento automatico della carta IC/riconoscimento delle impronte digitali/riconoscimento facciale.
  2. Prova antistatica.
  3. Caricamento in tempo reale delle informazioni sulla tessera magnetica.
  4. Funzione di monitoraggio del collegamento della segnaletica multimediale.
  5. Funzione di allarme.
  6. Integrazione di test+swipe card+display, integrazione di acciaio inossidabile e acrilico.
  7. Supporta la visualizzazione della registrazione a schermo intero, supporta la trasmissione vocale in diretta.
  8. Supporta la lingua inglese, puoi anche personalizzare per aggiungere altre lingue.

Come funziona il tornello ESD?

  1. Fai scorrere la scheda RFID o la spina della scheda IC nel cinturino da polso e posizionati sulla pedana.
  2. Toccare il pulsante di prova dopo aver strisciato la scheda RFID o la scheda IC.
  3. I risultati del test vengono visualizzati sullo schermo.
  4. Consenti o vieta il passaggio.

Descrizione dell’applicazione del tornello ESD:

1. Realizza test automatici e identificazione automatica dell’identità del personale

2. Supporta test elettrostatici del piede sinistro e destro, metodi di identificazione multipli e sensori a infrarossi

3. Fornire un test antistatico al polso e alle scarpe antistatiche per il personale EPA e superare il test dopo aver superato il test

Metodo di prova e tipo di tornello ESD:

1. Quando il dipendente verifica che il braccialetto elettrostatico è acceso, il cancello si aprirà automaticamente e il dipendente potrà entrare in officina.

2. Quando il dipendente verifica che le scarpe elettrostatiche sono attive, il cancello si aprirà automaticamente e il dipendente potrà entrare in officina.

3. Quando il dipendente deve chiedere ai colleghi di testare le scarpe elettrostatiche e il cinturino da polso, il cancello si aprirà automaticamente e il dipendente potrà entrare in officina.

4. Quando un cliente vuole entrare in officina, possiamo preparargli una carta VIP. Il cancello di scorrimento della tessera si aprirà automaticamente e il cliente potrà entrare in officina.

5. Quando il personale di gestione ha bisogno di entrare in officina, possiamo utilizzare la carta senza test e il cancello di scorrimento della carta si aprirà automaticamente.

Fasi operative del tornello ESD:

1. Preparazione della prova: il personale addetto alla prova deve prima stare sul pedale con i piedi al centro delle impronte.

2. Se è ancora necessario testare il cinturino da polso elettrostatico, inserirlo nel foro di prova del cinturino da polso sul tester.

3. I dipendenti toccano con le dita il pulsante del tester al centro

4. Metti la carta ID o IC che indossi vicino alla finestra di lettura della carta e lo strumento leggerà automaticamente le informazioni sulla carta del dipendente.

5. Il sistema eseguirà automaticamente un confronto interno, guarderà i risultati del test del display a LED sul tester o osserverà il LED LCD sul cancello (il tempo massimo di test è 0-5s, che può essere regolato. Se supera 5S, si è necessario strisciare nuovamente la carta per il test)

6. Se il test è OK secondo l’impostazione, il sistema accenderà il cancello per consentire l’ingresso del tester. Se il risultato del test è no, controlla l’articolo che stai testando n.

7. Il sistema carica automaticamente i dati dei risultati del test nel database del PC per l’archiviazione. La quantità di memoria è illimitata e non andrà persa dopo un’interruzione di corrente per 10 anni.

Le funzioni del tornello ESD:

1. Realizzare la doppia verifica dell’identità del personale e il test dell’elettricità statica. Quando la carta è legale e il test dell’elettricità statica è superato, può passare il cancello;

2. Distribuzione flessibile dell’autorità del personale. Autorità diverse sono assegnate a persone con identità diverse. Ad esempio, il responsabile dell’ufficio deve solo strisciare la carta legalmente per passare il cancello, mentre gli addetti all’assemblaggio dell’officina devono strisciare la carta e superare il test elettrostatico prima di poter passare il cancello;

3. È vietato a persone non identificate entrare o uscire a loro piacimento e sgattaiolare dietro di loro;

4. Statistiche rapide e accurate e query in tempo reale di tutti i tipi di record in entrata e in uscita;

5. Design ragionevole e affidabile, dispositivo buffer automatico incorporato a basso rumore, funzionamento stabile e lunga durata.

6. Ha la funzione di emergenza di spegnimento. L’asta del freno si abbasserà automaticamente quando viene spenta e verrà caricata automaticamente quando viene accesa.

7. Luce a LED con messaggio di direzione, controller con funzione statistica, LED in grado di visualizzare il numero digitale.

8. Compatibile con IC, ID, carta magnetica, carta con codice a barre, antistatica e altre smart card.

9. Con interfacce di input e output standard, può essere liberamente collegato a vari dispositivi di lettura e scrittura, il che è una scelta migliore per gli integratori di sistema

10. Può essere esteso a un sistema di riconoscimento automatico dell’identità per ottenere il controllo degli accessi, la presenza, l’addebito e altre funzioni.

11. Può essere integrato con altri tipi di prodotti per il controllo degli accessi.

esd sistema cancello tornello

Soluzione del sistema del cancello del tornello ESD:

In molti luoghi dove è allestita l’area di protezione elettrostatica (EPA), il collaudo di scarpe e braccialetti elettrostatici viene effettuato con il tradizionale metodo di login o supervisione manuale, che non è facile da implementare o addirittura pieno di errori, ed è difficile ottenere la fiducia dei clienti e del management, che costituisce anche una grande potenziale scappatoia nella messa a terra elettrostatica del personale;

Il sistema del cancello del tornello ESD per queste carenze, ha proposto una soluzione diretta ed efficace, per garantire che gli operatori nell’area EPA, abbiano svolto un buon lavoro nella preparazione della messa a terra elettrostatica del personale; E combinato con il cancello del tornello come apparecchiatura di controllo del canale di flusso delle persone. Può fornire un accesso ordinato e civile per le persone dentro e fuori, eliminare l’accesso illegale e aprire rapidamente il cancello in caso di emergenza per organizzare l’evacuazione del personale. Nella progettazione di questa soluzione, consideriamo pienamente la protezione della qualità del prodotto il più possibile attraverso questo sistema.

Analisi della domanda di controllo accessi

Con il rapido sviluppo dell’industria elettronica, la qualità delle apparecchiature e dei componenti elettronici è stata avanzata con requisiti sempre più elevati. In questo modo, nella fase iniziale della produzione di apparecchiature elettroniche, il test elettrostatico dei dipendenti è particolarmente importante, ma anche per realizzare l’identificazione automatica dei dipendenti.

Il sistema del cancello del tornello ESD integra la tecnologia informatica, la tecnologia di comunicazione di rete, la tecnologia ESD, la tecnologia di controllo automatico e la tecnologia delle schede a induzione per realizzare l’identificazione automatica dei dipendenti e il rapido superamento di un test elettrostatico. È adatto per il controllo di prove elettrostatiche del varco in luoghi importanti come istituti di ricerca, laboratori e fabbriche.

Controllo accessi Soluzioni di sicurezza

I tradizionali dispositivi di protezione elettrostatica utilizzati nella maggior parte delle officine elettroniche non possono eliminare efficacemente il fenomeno delle scariche elettrostatiche, ovvero le scariche elettrostatiche (ESD), che sono causate dall’elettricità statica portata in sala operatoria dagli operatori. In generale, i lavoratori in officina non indosseranno cinturini da polso secondo le normative e non c’è un ispettore per controllare le condizioni di usura.

Anche se sono presenti apparecchiature di monitoraggio, i lavoratori possono anche uscire dall’intervallo di monitoraggio, il che porta all’insensatezza dell’insieme di apparecchiature per l’eliminazione dell’elettricità statica e l’elettricità statica non può essere rilasciata in tempo, con conseguente scarica di neutralizzazione elettrostatica, Nel processo di scarica elettrostatica, viene generata una forte corrente e il calore è sufficiente per fondere completamente il circuito interno del chip semiconduttore;

Quel che è peggio è che solo un decimo di questo tipo di danni farà guastare tutti i componenti prima del test finale, e il restante 90% causerà solo danni parziali al circuito, cioè può far ignorare completamente i difetti attraverso il test finale e portare a un guasto in loco precoce dopo la consegna ai clienti.

Come una sorta di sistema di controllo degli accessi, le apparecchiature del tornello di controllo degli accessi possono controllare efficacemente il personale di accesso e passare in modo ordinato attraverso il sistema di canali, standardizzare la gestione dei dipendenti, risparmiare sulle spese di gestione aziendale e sui costi umani e realizzare la gestione automatica dei dipendenti dentro e fuori il officina.

Dopo un lungo periodo di ricerca e analisi approfondite sulle fonti di elettricità statica nell’industria elettronica e l’indagine sulle esigenze delle imprese elettroniche, attraverso molti anni di esperienza pratica, abbiamo integrato con successo una serie di soluzioni per sistemi di elettricità statica per prevenire la generazione di elettricità statica. Il sistema può rilasciare efficacemente l’eccessiva elettricità statica sul personale, controllare le condizioni di usura qualificate del cinturino da polso, fermare l’elettricità statica all’esterno dell’officina di produzione ed eliminare il pericolo nascosto di scariche elettrostatiche. Attualmente, il sistema è diventato un importante mezzo di garanzia della qualità per le imprese di componenti di produzione elettronica.

Principi di progettazione:

Data la necessità di una gestione sicura ed efficiente, la progettazione di un sistema di controllo accessi antistatico dovrebbe seguire i seguenti principi:

La praticabilità del sistema

Il contenuto del sistema di controllo accessi dovrebbe soddisfare le reali esigenze, non essere appariscente. Se il perseguimento unilaterale della natura guida del sistema, è destinato a causare troppi investimenti e troppo lontano dalle effettive esigenze. Pertanto, La praticabilità del sistema è il primo principio da seguire. Allo stesso tempo, i prodotti front-end e il software di sistema del sistema hanno una buona apprendibilità e operabilità. In particolare, l’operabilità consente al personale di gestione con livello operativo primario del computer di padroneggiare gli elementi essenziali di funzionamento del sistema attraverso un semplice addestramento, in modo da raggiungere il livello operativo di completamento del compito di servizio.

La stabilità del sistema

Poiché il sistema di controllo accessi è un sistema di lavoro ininterrotto a lungo termine ed è strettamente correlato al normale funzionamento della nostra officina elettrostatica, la stabilità del sistema è particolarmente importante. Il sistema dovrebbe avere più di tre anni di esperienza applicativa di successo nel mercato e corrispondenti gruppi di clienti e sistema di servizio clienti

Sicurezza del sistema

Tutte le apparecchiature e gli accessori nel sistema di controllo degli accessi funzionano in modo sicuro e affidabile, devono inoltre essere conformi agli standard di sicurezza cinesi o internazionali pertinenti e possono funzionare efficacemente in un ambiente non ideale. La potente funzione di monitoraggio in tempo reale e la funzione di collegamento garantiscono completamente la sicurezza dell’ambiente utente.

Manutenibilità del sistema

La manutenzione del sistema di controllo accessi durante il funzionamento dovrebbe essere il più semplice possibile. Il funzionamento del sistema può funzionare quando si accende l’alimentazione, nella misura in cui è possibile collegarlo. E non è necessario utilizzare troppi strumenti di manutenzione speciali nel processo di manutenzione. Dalla configurazione del computer alla configurazione del sistema, la configurazione delle apparecchiature di front-end ha tenuto pienamente conto dell’affidabilità del sistema.

Quando raggiungiamo il tasso di errore di sistema più basso, consideriamo anche che anche quando si verificano problemi dovuti a motivi imprevisti, possiamo garantire un’archiviazione conveniente e un rapido ripristino dei dati e garantire che il canale possa essere aperto rapidamente in caso di emergenza. La manutenzione dell’intero sistema è online e il normale funzionamento di tutte le apparecchiature non verrà interrotto a causa della manutenzione di alcune apparecchiature.

Descrizione e analisi dei requisiti di progettazione

L’impatto dell’ESD sui prodotti elettronici non è solo il danneggiamento dei prodotti, ma anche l’affidabilità dei prodotti (perdita intermittente di funzionalità). Condurrà all’instabilità delle prestazioni del prodotto e aumenterà il numero di interventi di manutenzione. Questa situazione rappresenta il 90% dei danni elettrostatici. L’implementazione di un sistema di controllo accessi antistatico può prevenire efficacemente il fallimento dell’affidabilità e altri problemi causati dall’elettricità statica.

I requisiti di sistema sono suddivisi nelle tre situazioni seguenti:

1. Il dipendente può oltrepassare il cancello a tre bastoni solo dopo aver verificato che la carta è legale. È necessario visualizzare nel registro in tempo reale se la verifica della carta è legale o illegale, nonché il record dei dipendenti che hanno superato il cancello a tre bastoni;

2. I dipendenti possono superare il freno a tre barre solo dopo aver superato il test di elettricità statica della carta e del piede. È necessario visualizzare nel registro in tempo reale i record di verifica della carta legale o illegale, i record di test di elettricità statica del piede superati o meno e i record dei dipendenti che hanno superato il freno a tre barre;

3. I dipendenti possono superare il freno a tre levette solo dopo aver superato la tessera e la prova statica di mani e piedi. È necessario visualizzare nel record in tempo reale i record di verifica della carta legale o illegale, i record di test di elettricità statica della mano superati o meno, i record di test di elettricità statica del piede superati o non superati e i record dei dipendenti che hanno superato il freno a tre barre.

Ogni officina può personalizzare la modalità di test in modo flessibile in base alla propria situazione.

Panoramica del sistema di cancelli girevoli ESD

Il sistema del cancello del tornello ESD è composto principalmente dal tester elettrostatico, dal cancello del tornello ESD, dal controller centrale, dal lettore di schede induttivo, dall’alimentatore, dal comunicatore remoto, dal computer di gestione e dal server. Attraverso il sistema di controllo accessi, il controller accessi analizza l’autorità del personale della tessera magnetica, esegue il relativo test di elettricità statica e rilascia elettricità statica.

Dopo che il test è qualificato, il canale rilascerà automaticamente l’elettricità statica (se il test non è qualificato, il tester dell’elettricità statica rilascerà automaticamente la sua elettricità statica per garantire la sicurezza) e i dipendenti possono entrare nell’ambiente interno sicuro per evitare danni a dispositivi elettronici causati dall’elettricità statica trasportata dall’ambiente esterno.

Tester elettrostatico

Il tester elettrostatico è il componente principale del sistema del cancello del tornello ESD. Riflette indirettamente l’indice elettrostatico del corpo umano testando la resistenza del corpo umano, in modo da garantire che la persona sottoposta a test sia qualificata per indossare scarpe, braccialetti, ecc. Allo stesso tempo, emette segnali ai componenti successivi per guidare il meccanismo del canale.

In base al segnale di raggruppamento del controller centrale, lo swiper della scheda può essere utilizzato in quattro situazioni: misurazione della mano e del piede, misurazione della sola mano, misurazione solo del piede e nessun rilevamento ESD.

Tornello ESD

Il rilevatore ESD e il lettore di carte induttivo sono dotati nella direzione di ingresso del cancello del tornello ESD e una persona può passare dopo che lo scorrimento della carta e il rilevamento elettrostatico sono qualificati. La direzione esterna è inoltre dotata di un lettore di carte induttivo per l’azienda per impostare un canale bidirezionale.

Il cancello del tornello ESD di uscita è dotato di un lettore di carte induttivo fuori sede, che può essere impostato per strisciare la carta per uscire o per uscire liberamente.

esd sistema cancello tornello

Controllore centrale

Salvare le informazioni del dipendente, determinare se il dipendente può superare il test in base al segnale di scorrimento della carta e inviarlo al tester elettrostatico, quindi azionare i tre meccanismi del freno a rulli in base al segnale di uscita del tester elettrostatico.

Lettore di carte induttivo:

Ricevi il segnale della tessera magnetica e invialo al controller centrale per la discriminazione.

Alimentazione elettrica:

Fornire alimentazione a tutte le istituzioni.

Comunicatore remoto:

La comunicazione tra il controllore centrale e il computer è prevista per completare l’impostazione e l’acquisizione dei dati.

Computer di gestione:

Installare il software di gestione del sistema del cancello del tornello ESD.

Server (opzionale)

Il sistema di gestione del database Microsoft SQL Server esistente dell’azienda può essere utilizzato per installare un database del sistema di tornelli ESD.

L’idea progettuale del sistema di cancello girevole ESD

Vengono realizzate prove di elettricità statica e identificazione automatica del personale. Quando la carta è verificata per essere legale e il test di elettricità statica è superato (l’elettricità statica è entro il raggio di sicurezza), il dipendente può essere autorizzato a passare attraverso il cancello.

Allocazione flessibile dell’autorità del personale. Progettazione umanizzata, per diverse identità del personale, l’assegnazione di diversi permessi. Ad esempio, i dirigenti d’ufficio e i visitatori possono varcare il cancello solo strisciando legalmente la tessera, mentre gli addetti al montaggio in officina possono varcare il cancello solo dopo aver strisciato la tessera e superato la prova elettrostatica.

Supporta il test statico del piede sinistro e destro. Testare le corrette condizioni di usura dei braccialetti per garantire la scarica elettrostatica in tempo reale quando i dipendenti entrano in officina. Solo dopo che i piedi sinistro e destro hanno superato il test dell’elettricità statica, possiamo continuare a testare l’elettricità statica della mano.

È possibile utilizzare lettori diversi per supportare una varietà di metodi di identificazione, tra cui scheda magnetica, scheda magnetica + password, impronta digitale e così via. I dipendenti con autorizzazioni diverse possono utilizzare metodi di identificazione diversi.

Controllo del fuso orario. È possibile impostare tabelle con 32 fusi orari per supportare il controllo delle festività.

Attraverso il sensore a infrarossi, il sistema può valutare con precisione se il dipendente ha superato il cancello.

Visualizza e registra tutti i dati degli eventi in tempo reale; Tutti i record in entrata e in uscita vengono trasmessi al computer in tempo reale e possono essere visualizzati immediatamente nel computer del centro di gestione; Titolare della carta (nome, foto, ecc.), ora dell’evento, indirizzo del cancello, tipo di evento e registrazione veritiera e la registrazione non può essere modificata. Quando si verifica un evento di allarme, sullo schermo del computer viene visualizzata una finestra di messaggio di allarme sorprendente.

Monitoraggio dello stato di funzionamento delle apparecchiature. Attraverso il server di comunicazione (CS), il centro di gestione può conoscere il funzionamento di ogni apparecchiatura in tempo reale. Quando la comunicazione di un PLC è anormale, viene visualizzato un allarme sorprendente.

Il controller può essere collegato al computer tramite una rete TCP/IP e la velocità di comunicazione è molto elevata. Può essere collegato al computer a lunga distanza e il costo del cablaggio può essere ridotto utilizzando la LAN esistente.

Il processo del sistema del cancello del tornello ESD

Dopo il test, il tempo medio per una persona per superare il sistema di controllo accessi antistatico è ridotto a 5-6 secondi.

Preparazione del test: il tester deve essere preparato per un test statico (si riferisce principalmente all’uso di scarpe antistatiche) e stare sul pad metallico del tester con entrambi i piedi.

Identificazione: il tester incolla la tessera di identificazione personale vicino al lettore di tessere induttivo e il lettore emetterà un “tick” quando l’induzione ha esito positivo. In questo momento, il controllore centrale ha completato con successo l’identificazione.

Test statico: dopo aver sentito il “tick” del lettore, toccare il pulsante di test con l’indice destro oppure premere il pulsante di test (a seconda dei modelli) entro 5 secondi per effettuare il test statico.

Sblocco controllo accessi: quando la spia del tester è tutta verde e il cicalino non suona più, il tester può passare attraverso il cancello del tornello a tripode, e il cancello del tornello a tripode si blocca nuovamente dopo il tempo impostato (generalmente 5 secondi).

Dopo aver strisciato la carta, puoi uscire direttamente, oppure puoi uscire direttamente senza strisciare la carta.

Caratteristiche funzionali:

Identificazione automatica della tessera a radiofrequenza e della tessera CIC

Il sistema utilizza la tecnologia a radiofrequenza per accedere in tempo reale alle informazioni sul personale presenti nel database, in modo da identificare rapidamente le informazioni sul personale. Se non sei registrato nel sistema, puoi anche identificarlo e menzionarlo.

Prova antistatica

Lo strumento di test antistatico può giudicare rapidamente se l’anello statico del tester, le scarpe statiche del piede sinistro e le scarpe statiche del piede destro soddisfano i requisiti antistatici. Ciascun canale può entrare e uscire in due direzioni, migliorando notevolmente il tasso di utilizzo dell’apparecchiatura. Quando il personale passa, il sistema può identificare automaticamente la direzione di entrata e di uscita.

Caricamento in tempo reale dei dati della carta di credito

Attraverso la rete TCP/IP, il sistema può caricare in tempo reale le informazioni sul personale e i dati del valore di resistenza al centro di comando e gestione e può anche inviare automaticamente i dati ng alla casella di posta del personale di gestione designato da ciascun team.

esd sistema cancello tornello

Funzione di controllo e monitoraggio congiunto Kanban multimediale

Un grande schermo può essere installato nel canale di test del controllo accessi per visualizzare le informazioni del personale non qualificato e contrassegnarle in rosso affinché dirigenti e clienti possano guardarle e verificarle in qualsiasi momento.

Funzione di allarme carta illegale

Per coloro che sono sprovvisti di tessera o la cui tessera è illegale, quando transitano per il canale del varco emetteranno immediatamente un allarme acustico e visivo. Ad esempio, quando vanno e vengono dal lavoro, persone illegali e non autorizzate si mescolano alla folla e cercano di seguirle. Il sistema di controllo degli accessi può identificare automaticamente e impedire efficacemente l’ingresso di persone straniere e ottenere veramente la combinazione di difesa aerea civile e difesa tecnica.

Video del tornello ESD:

Quanto sopra è un’introduzione al sistema di cancello tornello ESD. Se hai domande su questo sistema o desideri personalizzare uno speciale sistema di cancello tornello ESD in base alle tue esigenze, non esitare a contattarci. Siamo sempre felici di servirti.

Sharing this:
