sistema de portão de catraca esd

Last updated on: September 5th, 2023 14:47 pm

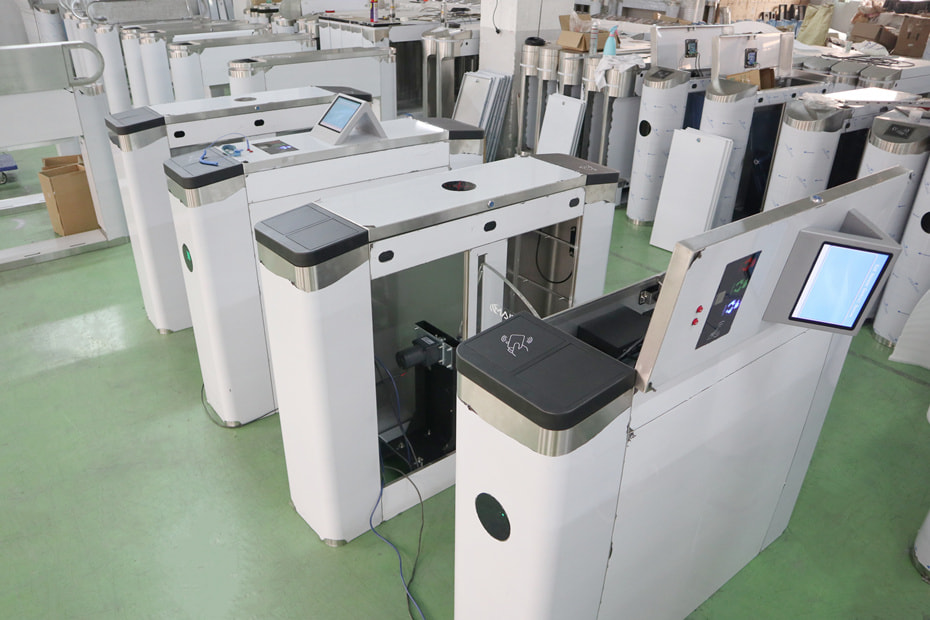

O que é o sistema de catraca ESD?

O que é o sistema de torniquete ESD? O sistema de portão de catraca ESD é um novo tipo de sistema de gerenciamento de controle de acesso que combina teste eletrostático humano e gerenciamento de controle de acesso de catraca. Os principais componentes do sistema são equipamentos de teste eletrostático (testador ESD, pulseira ESD, pulseira ESD, sapatos ESD), equipamento inteligente de controle de acesso ESD (catraca ESD) e cartão IC inteligente (ou leitor de impressão digital e outra identificação biológica), e Software de gerenciamento de sistema ESD.

O sistema de portão de catraca ESD tem as funções de controle de acesso seguro, eficaz e ordenado para o pessoal no gerenciamento de controle de acesso e gerenciamento inteligente, como testar se a eletricidade estática no corpo está de acordo com o padrão; Para obter um ambiente de trabalho seguro e conveniente, recomenda-se o uso do sistema de catraca ESD e da catraca ESD da MairsTurnstile.

O vídeo mostra um sistema de catraca ESD que personalizamos para nossos clientes. A tela ESD e o painel de controle na catraca têm dois estilos diferentes. Você pode pedir informações relevantes ao nosso vendedor. A função personalizada desta catraca ESD precisa ser usada com uma máquina de impressão digital. As funções que precisam ser realizadas na catraca ESD serão customizadas de acordo com a necessidade do cliente. Claro, também pode ser usado com uma câmera de reconhecimento facial ou leitor de cartão, de acordo com as necessidades dos clientes.

Fornecemos todos os dispositivos, incluindo software e hardware. Nosso sistema de catraca ESD, incluindo software e equipamentos de hardware autodesenvolvidos, foi vendido para Brasil, Índia, Alemanha, Chile, Estados Unidos e outros países, e foi elogiado por unanimidade. Atualmente, nosso software contém três idiomas. Claro, se você precisar personalizar uma linguagem especial, também podemos ajudá-lo a implementá-la.

Prometemos usar apenas mecanismos de catraca de alta qualidade que foram testados e verificados inúmeras vezes, e nunca usar produtos defeituosos relativamente baratos e de baixa qualidade, que também é o requisito mais básico para garantirmos a qualidade. Cada um dos nossos acessórios é rigorosamente selecionado e com controle de qualidade. Só assim podemos fazer uma catraca para pedestres que realmente satisfaça os clientes. Cada um dos nossos componentes pode ser mostrado e testado separadamente aos clientes.

Desta forma, os resultados correspondentes serão exibidos na tela, de modo que você só poderá passar se todas as condições forem atendidas. Se o testador não passar no teste eletrostático de pulso, ele não solicitará aprovação. Pode-se observar no vídeo que somente após nossos testadores simularem a condição eletrostática do pulso, o display mostrará o estado de passagem e a catraca ESD abrirá o portão após receber o sinal.

A seguir, o vídeo mostra detalhadamente os principais componentes do sistema de catraca ESD. Portão de catraca ESD, painel de controle ESD, display, máquina de impressão digital e software de sistema de portão de catraca ESD. Em seguida, o vídeo mostra como configurar a máquina de impressão digital e como inserir as impressões digitais dos funcionários e informações relacionadas. A última parte do vídeo mostra a interface de operação do software do sistema de catraca ESD e como inserir as informações dos funcionários através do software e a permissão para autorizar os funcionários existentes. As informações dos funcionários no software ESD devem ser consistentes com as informações dos funcionários na máquina de impressão digital.

O sistema de catraca ESD é usado para detectar a eletricidade estática do pessoal de entrada antes de entrar na área de trabalho antiestática. Este sistema é um produto avançado de testador abrangente estático do corpo humano (de acordo com os padrões GJB 3007-97, SJ / T 10694-2006 e ANSI ESD s20.20), equipamento de controle de acesso estático e software de gerenciamento computadorizado, que pode garantir que os operadores estão preparados para a correta proteção da eletricidade estática ao entrar na área de proteção estática;

Combinado com a catraca ESD como equipamento de controle de acesso do canal de fluxo de pessoas, de acordo com a configuração de autoridade do cartão, há uma variedade de modos de entrada (teste manual, teste de sapato, sapato manual do mesmo lado, sem teste) . O sistema pode fornecer uma forma ordenada e civilizada de entrada e saída de pessoas, eliminar entradas e saídas ilegais e controlar rapidamente a abertura de portões em caso de emergência e organizar a evacuação de pessoal.

Como a catraca ESD é uma parte muito importante do sistema de catraca ESD, vamos apresentá-la em detalhes.

O que é catraca ESD?

Torniquete ESD é um tipo de portão de catraca que se integra a dispositivos de teste eletrostático humano (testador ESD, pulseira ESD, pulseira ESD, sapatos ESD) para realizar o gerenciamento de segurança do controle de acesso especial de pedestres. Podemos personalizar a catraca ESD de acordo com suas necessidades. Claro, podemos integrar esses dispositivos de teste eletrostático humano (como testador ESD, pulseira ESD, pulseira ESD, sapatos ESD) em nossa catraca. Também fornecemos outros dispositivos biométricos, como leitores de cartões IC/ID, leitores de impressão digital, leitores de código QR, câmeras de reconhecimento facial e assim por diante. Se você precisar integrar esses dispositivos na catraca ESD ou tiver alguma dúvida, consulte-nos

Locais de aplicação da catraca ESD:

Comparado com outros tipos de catracas, este tipo de equipamento é geralmente usado em ambientes internos e é especialmente necessário em locais sensíveis à eletrostática, como fábricas eletrônicas de grande escala, vedação de componentes e fábricas de testes, oficinas de montagem eletrônica, salas de operação de instrumentos de precisão , departamentos livres de poeira, empresas têxteis, terminais petrolíferos, laboratórios de pesquisa, institutos de pesquisa, área de controle hospitalar, área de manutenção aeroespacial, etc.

Por que instalar a catraca ESD?

Na verdade, cada um de nós gerará mais ou menos eletricidade estática, mas algumas pessoas têm grande eletricidade estática e outras têm pequena eletricidade estática. A maioria das fábricas eletrônicas envolve componentes eletrônicos. Na vida diária e no trabalho, a tensão eletrostática percebida pelo corpo humano normal excederá 2-4kv. Se a eletricidade estática for transportada pelos nossos contatos com os componentes do IC, quase todos os ICs serão danificados. Os componentes da fábrica eletrônica são muito precisos e pequenos, então a descarga eletrostática queimará o circuito e causará danos e sucateamento das peças.

Além disso, a eletricidade estática absorverá poeira, alterará a resistência da linha, afetará seriamente sua vida útil e, mais seriamente, produzirá produtos não qualificados, levando a consequências graves. Se não houver medidas de proteção e prevenção correspondentes no processo produtivo, isso gerará um lote de resíduos e trará perdas irreparáveis à fábrica.

A eletricidade estática pode ser tão leve quanto várias dezenas de volts e pode atingir centenas de volts ou até milhares de volts em casos graves. É fácil quebrar o circuito integrado. Portanto, atenção especial deve ser dada à eliminação da eletricidade estática. A oficina livre de poeira deve manter a umidade ambiental e utilizar equipamentos antiestáticos, caso contrário é fácil causar acidentes, por isso será instalado o sistema de controle de acesso da catraca ESD.

A eletricidade estática sempre existe. Então, como podemos evitá-lo? Geralmente, alguns fabricantes fornecem roupas, sapatos, luvas, chapéus e outros produtos antiestáticos. No entanto, a capacidade antiestática deste produto diminuirá com o tempo. Como posso saber se meu equipamento antiestático é eficaz e pode ser substituído a tempo? O sistema de catraca Mairs ESD pode resolver esses problemas. O sistema de catraca ESD desenvolvido e produzido pela Mairs é um produto avançado que combina teste eletrostático com um sistema eletrônico de controle de acesso, software de gerenciamento computadorizado e catraca de controle de acesso de pedestres.

Em muitos locais com áreas de proteção eletrostática (EPA), o teste de calçados eletrostáticos e pulseiras eletrostáticas é realizado por meio de testes ou supervisão manuais tradicionais, o que é difícil de implementar e até sujeito a erros, difícil de conquistar a confiança dos clientes e da gestão, e também constitui uma grande lacuna potencial no aterramento eletrostático do pessoal; O sistema de catraca ESD da Mair apresenta soluções diretas e eficazes para essas deficiências, de modo a garantir que os operadores tenham se preparado para o aterramento eletrostático ao entrar na área da EPA;

Além disso, a porta de barreira de aba, a porta de catraca giratória, a porta de catraca de tripé e outros equipamentos de controle de acesso são usados como equipamentos de controle do canal de fluxo de pedestres. Pode fornecer uma forma de passagem ordenada e civilizada para as pessoas que entram e saem, impedir a entrada e saída ilegal e controlar rapidamente a queda de postes em caso de emergência para organizar a evacuação do pessoal. O sistema de catraca ESD garante que a eletricidade estática transportada pelos funcionários que entram na oficina esteja dentro de uma faixa segura e pode reduzir a perda de milhões de sua empresa devido à eletricidade estática todos os anos. Isso também explica por que as fábricas de eletrônicos estão equipadas com sistema de catraca ESD.

Existem equipamentos antiestáticos na oficina antiestática: piso antiestático, ventilador de íons, plataforma antiestática, etc. se os parâmetros do corpo humano não forem qualificados, como sapatos estáticos e pulseiras, a eletricidade estática acumulada por o corpo humano não será liberado no ambiente antiestático construído com maior custo na oficina; No entanto, o sistema de detecção on-line em tempo real na oficina não é muito eficaz devido à evitabilidade humana. O sistema de catraca ESD é obrigatório. Os funcionários devem passar no teste do sistema de controle de acesso antiestático ESD antes de entrar na oficina, e os dados do teste podem ser usados como dados de presença.

Tipos de sistema de portão de catraca ESD

O sistema de porta catraca ESD é composto por uma porta catraca ESD, testador eletrostático e placa principal eletrostática e display verde. Geralmente, existem dois tipos de sistemas de catraca ESD que precisam de software e não precisam de software, que são descritos abaixo, respectivamente.

Tipo de sistema de portão catraca ESD sem software

1. Configuração de hardware: máquina de portão de catraca ESD (portão de catraca de tripé, catraca de barreira de aba, portão de torniquete giratório, portões rápidos), testador eletrostático, estribo, placa-mãe eletrostática, tela de exibição

2. Sobre a instalação: É fácil de instalar porque não há software, cabo de rede, computador, etc.

3. Função: só pode testar se a resistência dos sapatos eletrostáticos e pulseiras dos funcionários está dentro da faixa. Não há software nem registro de teste

4. Modo de item de teste: Modo de item de teste: teste sapatos eletrostáticos, ou teste pulseiras eletrostáticas, ou teste sapatos e pulseiras eletrostáticas. Apenas um dos três modos pode ser selecionado e não pode ser usado ao mesmo tempo

Tipo de sistema de portão catraca ESD com software

1. Configuração de hardware: máquina de portão de catraca ESD (portão de catraca de tripé, catraca de barreira de aba, portão de torniquete giratório, portões rápidos), testador eletrostático, estribo, placa-mãe eletrostática, tela de exibição

2. Sobre a instalação: com software, cabo de rede, computador, etc., a instalação é mais complicada do que a solução do sistema de catraca ESD sem software

3. Função: teste se a resistência dos sapatos eletrostáticos e da pulseira eletrostática dos funcionários está dentro da faixa. Existem registros de software e testes, que podem ser vistos no software correspondente

4. Tela de exibição: a tela embutida na porta da catraca ESD pode exibir: Sistema de controle de acesso ESD digital, hora e data, declarações de prompt (falha no teste, sem aprovação, sem cartão de registro, passe o cartão, passe) e outros conteúdo em estado de espera; Existem também nomes de funcionários, números de cartões, departamentos, tipos de testes, etc., todos os quais podem ser definidos através do software do sistema de catraca ESD.

5. Modo de item de teste: testa sapatos eletrostáticos, testa pulseiras eletrostáticas, testa sapatos eletrostáticos e pulseiras eletrostáticas, que podem ser configurados no software, e diferentes funcionários podem definir diferentes modos de teste

Acima estão dois tipos de sistemas de portão de catraca ESD. O sistema de catraca ESD com software é mais caro. Existe um software de sistema de portão de catraca ESD. Você pode consultar os registros de teste de eletricidade estática, que podem gerenciar melhor e mais eficazmente a equipe da fábrica, e você pode escolher de acordo com suas próprias necessidades. Mairs fornece um conjunto completo de sistemas de catraca ESD com software. Por favor, não hesite em nos contatar se tiver algum requisito.

Para uma breve introdução ao software do sistema de catraca ESD e sua operação, consulte o vídeo a seguir:

Sobre o software do sistema de catraca ESD, quando você obtém a catraca Mairs ESD, é necessário fazer algumas configurações simples para usá-lo diretamente. Primeiro, você precisa instalar nosso software de sistema de catraca ESD no computador e, em seguida, o software precisa ser conectado ao nosso sistema de catraca ESD. Então você precisa definir o IP e a sub-rede do sistema. O gateway é consistente com os dados do computador que você precisa conectar, para que você possa se conectar e então controlar nosso sistema de catraca ESD através do software.

Ao configurá-lo, você pode operá-lo de acordo com as etapas do vídeo. Observe que quando o mouse Bluetooth é inserido na interface do nosso sistema de catraca ESD, você precisa reiniciar o sistema, desconectar especificamente o cabo de alimentação e conectá-lo. Desta forma, você pode ver que o sistema de catraca ESD foi reiniciado e então você pode operá-lo com o mouse. Caso tenha alguma dúvida entre em contato com nosso técnico.

Como escolher a catraca ESD?

O sistema de portão de catraca ESD é composto por um testador abrangente do corpo humano, placa de pé, tela de exibição, portão de catraca ESD, etc. No entanto, existem muitos tipos de torniquetes ESD, como o torniquete de tripé, o torniquete de barreira basculante, o torniquete de balanço, os torniquetes de velocidade, etc. Os utilizadores geralmente não conhecem as suas diferenças e não sabem como escolhê-los. A seguir, vamos apresentar como escolher a catraca ESD para o sistema de controle de acesso da catraca ESD. Caso não saiba escolher, entre em contato conosco através do chat online no canto inferior direito ou email, e lhe forneceremos a melhor solução e o melhor produto e sistema de software.

1. De acordo com as dimensões de instalação, qual o tamanho, largura e profundidade do sistema de catraca ESD instalado na entrada da oficina livre de poeira? Se ambos os lados estiverem encostados na parede, é necessário deixar uma folga de 80mm, ou seja, o tamanho total menos 80mm.

Tomando o canal duplo como exemplo, a largura da instalação de canal duplo da porta da catraca do tripé: lacuna 80 + largura da porta da catraca do tripé 280 + largura do canal 550 + largura da porta da catraca do tripé 280 + largura do canal 550 = 1740 mm, Largura da aba Instalação de canal duplo da porta do torniquete da barreira: abertura 80+ largura da porta do torniquete da barreira da aba 300+ largura do canal 550+ largura da porta do torniquete da barreira da aba 300+ largura do canal 550+ largura da porta do torniquete da barreira da aba 300+ lacuna 80 = 2160mm, largura da porta do torniquete do balanço instalação de canal duplo: lacuna 80+ largura da porta da catraca giratória 280+ largura do canal 700+ largura da porta da catraca giratória 280+ largura do canal 700 + largura da porta da catraca giratória 280 + lacuna 80 = 2400mm

2. De acordo com a velocidade do tráfego, o número total de funcionários na oficina livre de poeira precisa detectar eletricidade estática. Se houver um grande número de pessoas, a velocidade da catraca tripé e da catraca com barreira de aba é mais rápida do que a da catraca giratória, dependendo do uso no local para obter detalhes.

3. De acordo com a aparência. A aparência da catraca com barreira de aba e da catraca giratória deve ser melhor. Este é um fator subjetivo, que deve ser selecionado de acordo com suas necessidades

4. De acordo com o som operacional, depois de passar pela detecção eletrostática, quando o pessoal passa pela porta da catraca, o som da catraca da barreira de aba ESD e da porta da catraca giratória ESD é menor, e o som da catraca do tripé ESD é relativamente maior.

5. De acordo com a forma de abertura da porta, após passar pela detecção eletrostática, a catraca de barreira de aba ESD e a catraca giratória ESD abrirão a porta automaticamente, e a catraca de tripé ESD precisa ser empurrada manualmente.

6. De acordo com o comando de voz, não há comando de voz para a catraca do tripé ESD. Depois que o teste eletrostático for aprovado, a catraca de barreira de aba ESD e a catraca giratória ESD terão um prompt de voz, e a porta da catraca terá sua própria função de voz.

7. De acordo com o preço. O preço da catraca com barreira de aba e das catracas giratórias é mais caro, e a catraca com tripé é relativamente mais barata.

A porta de catraca ESD é parte integrante do sistema de porta de catraca ESD. Portão de catraca ESD, testador eletrostático, placa de pé, etc. formam o sistema de portão de torniquete ESD. O seguinte descreve as diferenças entre a catraca de tripé ESD, a catraca giratória ESD, a catraca de barreira de aba ESD e as portas rápidas ESD.

Portão de catraca de tripé ESD: o preço é menor. Apenas um é necessário para um canal. Ele precisa ser aberto manualmente quando for usado. Há um certo som quando a catraca do tripé ESD gira.

Portão giratório ESD: pode ser usado por giro único ou giro duplo. O canal é relativamente largo e pode passar mercadorias como carrinhos. A eletricidade estática ESD atende aos requisitos. A catraca giratória abre sozinha sem empurrá-la.

Portão de catraca com barreira de aba ESD: geralmente é usado em direções opostas. É mais caro. Há um prompt de voz. A eletricidade estática ESD atende aos requisitos. A porta da catraca da barreira de aba abre-se sozinha.

Portões rápidos ESD: geralmente são usados em direções opostas. O chassi é relativamente estreito, com melhor aparência e preço mais elevado.

Resumindo, você pode escolher a catraca ESD que combina com o sistema de controle de acesso da catraca ESD de acordo com as necessidades da sua oficina.

Passagem de cartão ou reconhecimento facial?

Sistema de controle de acesso de catraca ESD no mercado, incluindo passagem de cartão e reconhecimento facial, como escolher essas duas formas?

Vantagens do sistema de catraca ESD com passagem de cartão

1. Passe o cartão para responder rapidamente e economizar tempo. O reconhecimento facial deve ser mais lento

2. O preço é relativamente baixo e o preço do reconhecimento facial é mais caro

3. É mais simples inserir informações pessoais e são necessárias fotos para reconhecimento facial

Desvantagens do sistema de catraca ESD de passagem de cartão

1. Pode ser o cartão de outra pessoa, o que não pode ser garantido como meu comportamento de operação autorizado. O reconhecimento facial precisa reconhecer meu rosto, o que pode efetivamente evitar o fenômeno de roubo e empréstimo de cartões.

Resumindo, a escolha da solução de controle de acesso de catraca ESD precisa ser baseada nas necessidades e no orçamento do cliente.

Manutenção da catraca ESD:

A catraca ESD inclui uma catraca para pedestres, um testador eletrostático abrangente do corpo humano, um host de gerenciamento eletrostático, uma fonte de alimentação, etc. Para usar melhor e por mais tempo a catraca ESD, devemos entender como manter melhor o produto. Claro, se você quiser saber mais sobre o conhecimento em manutenção de catracas, confira nosso outro artigo: manutenção de catracas

1. Verifique se o cabo de alimentação, o cabo de rede e o fio de aterramento da catraca de pedestres, do testador eletrostático e do host de gerenciamento estão normais a cada trimestre.

2. Verifique se as luzes de energia e as luzes de sinalização de rede na placa de controle do portão da catraca de pedestres e na placa-mãe de gerenciamento eletrostático estão normais.

3. Verifique a ligação de cada interface do mecanismo do torniquete para evitar que o firmware se solte.

4. Adicione óleo lubrificante às peças de conexão e ao mecanismo dentro da catraca a cada seis meses para manter um bom estado de lubrificação.

5. Verifique se o leitor de cartão está solto e afeta a sensibilidade do reconhecimento do cartão.

6. O testador estático precisa ser calibrado uma vez por ano (o portão antiestático em rede pode ser calibrado automaticamente através do host de gerenciamento).

7. O software de gerenciamento antiestático não precisa de manutenção e só precisa ser alterado ao adicionar funções.

Onde comprar catraca ESD?

Se você quiser comprar uma catraca ESD, escolha a certa em nosso página de produtos, Se você não sabe qual deve comprar ou tem algum problema com o sistema de catraca ESD, você pode Contate-nos, clique diretamente no botão Whatsapp no canto inferior direito. Nossos especialistas em vendas fornecerão a você a solução perfeita de sistema de catraca ESD.

Também fornecemos soluções de sistemas de controlo de acesso ESD, incluindo todos os acessórios, produtos de hardware e software, por exemplo, leitores de cartões, testadores anti-estáticos, pedais de teste de dois pés, tomadas de circuito simples e duplo, porta de passagem, placa-mãe Linux, ecrã LCD de 8 polegadas, tomada de circuito de software de gestão de bastidores, etc. Se precisar de detalhes de todos esses acessórios, entre em contato com nossa equipe para obter detalhes.

Claro, as catracas Mairs ESD também podem ser feitas em outros estilos. Se você quiser escolher outros estilos para personalizar as catracas ESD, informe-nos suas escolhas e algumas outras necessidades específicas.

Características da catraca ESD:

1. Integre-se com cartão RFID e reconhecimento automático de cartão IC/reconhecimento de impressão digital/reconhecimento facial.
2. Teste antiestático.
3. Upload em tempo real das informações do cartão magnético.
4. Função de monitoramento de ligação de sinalização multimídia.
5. Função de alarme.
6. Integração de teste + cartão magnético + display, integração de aço inoxidável e acrílico.
7. Suporta exibição de gravação em tela cheia, suporta transmissão de voz ao vivo.
8. Apoie o idioma inglês, você também pode personalizar para adicionar outros idiomas.

Como funciona a catraca ESD?

1. Passe o cartão RFID ou o cartão IC na pulseira e fique no estribo.
2. Toque no botão de teste após passar o cartão RFID ou cartão IC.
3. Os resultados do teste são mostrados na tela.
4. Permitir ou proibir passagem.

Descrição da aplicação da catraca ESD:

1. Realize testes automáticos e identificação automática de identidade pessoal

2. Suporta testes eletrostáticos do pé esquerdo e direito, vários métodos de identificação e sensores infravermelhos

3. Fornece testes antiestáticos de pulso e calçados antiestáticos para o pessoal da EPA e passa no teste após passar no teste

Método de teste e tipo de catraca ESD:

1. Quando o funcionário testar se a pulseira eletrostática está OK, o portão abrirá automaticamente e o funcionário poderá entrar na oficina.

2. Quando o funcionário testar se as sapatas eletrostáticas estão LIGADAS, o portão abrirá automaticamente e o funcionário poderá entrar na oficina.

3. Quando o funcionário precisar solicitar aos colegas que testem os sapatos eletrostáticos e a pulseira, o portão abrirá automaticamente e o funcionário poderá entrar na oficina.

4. Quando um cliente deseja entrar na oficina, podemos preparar um cartão VIP para ele. O portão de passagem do cartão abrirá automaticamente e o cliente poderá entrar na oficina.

5. Quando a equipe de gerenciamento precisar entrar na oficina, podemos usar o cartão sem teste e o portão de passagem do cartão abrirá automaticamente.

Etapas de operação da catraca ESD:

1. Preparação para o teste: a equipe de teste deve primeiro pisar no pedal com os pés no meio das pegadas.

2. Se você ainda precisar testar a pulseira eletrostática, insira-a no orifício de teste da pulseira no testador.

3. Os funcionários tocam o botão do testador no meio com os dedos

4. Coloque o cartão de identificação ou IC que você usa próximo à janela de leitura do cartão e o instrumento lerá automaticamente as informações do cartão do funcionário.

5. O sistema conduzirá automaticamente uma comparação interna, observará os resultados do teste do display LED no testador ou observará o LCD LED no portão (o tempo máximo de teste é 0-5s, que pode ser ajustado. Se exceder 5S, você precisa passar o cartão novamente para o teste)

6. Se o teste estiver OK de acordo com a configuração, o sistema ligará o portão para permitir a entrada do testador. Se o resultado do teste for não, verifique o item que você testou.

7. O sistema carrega automaticamente os dados do resultado do teste para o banco de dados do PC para armazenamento. A quantidade de armazenamento é ilimitada e não será perdida após falha de energia por 10 anos.

As funções da catraca ESD:

1. Realize a dupla verificação da identidade do pessoal e do teste de eletricidade estática. Quando o cartão é legal e o teste de eletricidade estática é aprovado, ele pode passar pelo portão;

2. Distribuição flexível de autoridade pessoal. Autoridades diferentes são atribuídas a pessoas com identidades diferentes. Por exemplo, o gerente do escritório só precisa passar o cartão legalmente para passar pelo portão, enquanto os trabalhadores da montagem da oficina precisam passar o cartão e passar no teste eletrostático antes de poder passar pelo portão;

3. É proibido que pessoas não identificadas entrem ou saiam à vontade e se esgueirem atrás delas;

4. Estatísticas rápidas e precisas e consulta em tempo real de todos os tipos de registros de entrada e saída;

5. Design razoável e confiável, baixo ruído, dispositivo de buffer automático integrado, operação estável e longa vida útil.

6. Possui a função de emergência de desligamento. A haste do freio cairá automaticamente quando for desligada e será carregada automaticamente quando for ligada.

7. Luz LED com prompt de direção, controlador com função estatística, LED pode exibir número digital.

8. Compatível com IC, ID, cartão magnético, cartão de código de barras, antiestático e outros cartões inteligentes.

9. Com interfaces de entrada e saída padrão, ele pode ser conectado livremente a vários dispositivos de leitura e gravação, o que é uma escolha melhor para integradores de sistemas

10. Pode ser estendido a um sistema automático de reconhecimento de identidade para obter controle de acesso, atendimento, cobrança e outras funções.

11. Pode ser integrado com outros tipos de produtos de controle de acesso.

Solução de sistema de portão de catraca ESD:

Em muitos locais onde está instalada a área de proteção eletrostática (EPA), o teste de calçados e pulseiras eletrostáticas é realizado pelo método tradicional de login manual ou supervisão, que não é fácil de implementar ou mesmo cheio de erros, e é difícil obter a confiança dos clientes e da administração, o que também constitui uma grande lacuna potencial no aterramento eletrostático do pessoal;

O sistema de catraca ESD para essas deficiências, apresentou uma solução direta e eficaz, para garantir que os operadores na área da EPA tenham feito um bom trabalho na preparação do aterramento eletrostático do pessoal; E combinado com a catraca como equipamento de controle do canal de fluxo de pessoas. Pode fornecer acesso ordenado e civilizado para pessoas que entram e saem, eliminar o acesso ilegal e abrir rapidamente o portão em caso de emergência para organizar a evacuação do pessoal. Na concepção desta solução, consideramos plenamente a proteção da qualidade do produto, tanto quanto possível, através deste sistema.

Análise da demanda de controle de acesso

Com o rápido desenvolvimento da indústria eletrônica, a qualidade dos equipamentos e componentes eletrônicos tem sido apresentada com requisitos cada vez mais elevados. Desta forma, na fase inicial da produção de equipamentos eletrónicos, o teste eletrostático dos colaboradores é particularmente importante, mas também para realizar a identificação automática dos colaboradores.

O sistema de catraca ESD integra tecnologia de computador, tecnologia de comunicação de rede, tecnologia ESD, tecnologia de controle automático e tecnologia de cartão de indução para realizar a identificação automática de funcionários e a aprovação rápida em um teste eletrostático. É adequado para o controle de teste eletrostático da passagem em locais importantes, como institutos de pesquisa, laboratórios e fábricas.

Controle de acesso Soluções de segurança

Os tradicionais equipamentos de proteção eletrostática utilizados na maioria das oficinas eletrônicas não conseguem eliminar efetivamente o fenômeno de descarga eletrostática, ou seja, descarga eletrostática (ESD), que é causada pela eletricidade estática transportada para a sala de operação pelos operadores. Em geral, os trabalhadores da oficina não usam pulseiras de acordo com a regulamentação e não há inspetor para verificar o estado de uso.

Mesmo que exista equipamento de monitoramento, os trabalhadores também podem sair da faixa de monitoramento, o que leva à inutilidade do conjunto de equipamentos de eliminação de eletricidade estática, e a eletricidade estática não pode ser liberada a tempo, resultando em descarga de neutralização eletrostática, No processo de descarga eletrostática, é gerada uma forte corrente, e o calor é suficiente para derreter completamente o circuito interno do chip semicondutor;

O pior é que apenas um décimo desse tipo de dano fará com que todos os componentes falhem antes do teste final, e os 90% restantes causarão apenas danos parciais ao circuito, ou seja, podem fazer com que os defeitos sejam completamente ignorados. até o teste final e levar à falha precoce no local após a entrega aos clientes.

Como uma espécie de sistema de controle de acesso, o equipamento de catraca de controle de acesso pode controlar efetivamente o pessoal de acesso e passar ordenadamente pelo sistema de canais, padronizar a gestão de funcionários, economizar despesas de gestão empresarial e custos humanos e realizar a gestão automática de funcionários dentro e fora do oficina.

Após um longo período de pesquisa e análise aprofundada sobre as fontes de eletricidade estática na indústria eletrônica, e a investigação sobre as necessidades das empresas eletrônicas, através de muitos anos de experiência prática, integramos com sucesso um conjunto de soluções de sistemas de eletricidade estática para evitar a geração de eletricidade estática. O sistema pode efetivamente liberar a eletricidade estática excessiva da equipe, verificar a condição de uso qualificada da pulseira, interromper a eletricidade estática fora da oficina de produção e eliminar o perigo oculto de descarga eletrostática. Atualmente, o sistema tornou-se um importante meio de garantia de qualidade para empresas de componentes de fabricação eletrônica.

Princípios de design:

Devido à necessidade de uma gestão segura e eficiente, o projeto de um sistema de controle de acesso antiestático deverá seguir os seguintes princípios:

A praticidade do sistema

O conteúdo do sistema de controle de acesso deve atender às necessidades reais e não ser chamativo. Se a busca unilateral da natureza líder do sistema, é inevitável que cause muito investimento e se afaste muito das necessidades reais. Por conseguinte, a exequibilidade do sistema é o primeiro princípio a seguir. Ao mesmo tempo, os produtos front-end e o software do sistema têm boa capacidade de aprendizado e operabilidade. Em particular, a operabilidade permite que o pessoal de gestão com nível primário de operação de computador domine os fundamentos operacionais do sistema através de treinamento simples, de modo a atingir o nível operacional de conclusão da tarefa de serviço.

A estabilidade do sistema

Como o sistema de controle de acesso é um sistema de trabalho ininterrupto de longo prazo e está intimamente relacionado ao funcionamento normal da nossa oficina eletrostática, a estabilidade do sistema é particularmente importante. O sistema deve ter mais de três anos de experiência de aplicação bem-sucedida no mercado e grupos de clientes correspondentes e sistema de atendimento ao cliente

Sistema de segurança

Todos os equipamentos e acessórios do sistema de controle de acesso operam de forma segura e confiável. Também devem cumprir os padrões de segurança chineses ou internacionais relevantes e podem funcionar de forma eficaz em um ambiente não ideal. A poderosa função de monitoramento em tempo real e a função de ligação garantem totalmente a segurança do ambiente do usuário.

Manutenção do sistema

A manutenção do sistema de controle de acesso durante a operação deve ser o mais simples possível. A operação do sistema pode funcionar quando a energia está ligada, na medida em que você pode conectá-lo. E não há necessidade de usar muitas ferramentas especiais de manutenção no processo de manutenção. Da configuração do computador à configuração do sistema, a configuração do equipamento front-end considerou totalmente a confiabilidade do sistema.

Quando atingimos a menor taxa de falhas do sistema, também consideramos que mesmo quando ocorrem problemas por motivos inesperados, podemos garantir o armazenamento conveniente e a rápida recuperação dos dados, e garantir que o canal possa ser aberto rapidamente em caso de emergência. A manutenção de todo o sistema está online, e o funcionamento normal de todos os equipamentos não será interrompido devido à manutenção de alguns equipamentos.

Descrição e análise dos requisitos de projeto

O impacto da ESD nos produtos eletrónicos não é apenas o dano dos produtos, mas também a fiabilidade dos produtos (perda intermitente de função). Isso levará à instabilidade do desempenho do produto e aumentará o número de manutenções. Esta situação é responsável por 90% dos danos eletrostáticos. A implementação de um sistema de controle de acesso antiestático pode prevenir eficazmente a falha de confiabilidade e outros problemas causados pela eletricidade estática.

Os requisitos do sistema são divididos nas três situações a seguir:

1. O funcionário só poderá passar pelo portão de três varas depois que o cartão for verificado como legal. É necessário exibir no registro em tempo real se a verificação do cartão é legal ou ilegal, bem como o registro dos funcionários que passaram pelo portão de três varas;

2. Os funcionários podem passar no freio de três barras somente depois que o teste de eletricidade estática do cartão e do pé for aprovado. É necessária a exibição em tempo real dos registros de verificação do cartão legal ou ilegal, dos registros de aprovação ou reprovação no teste de eletricidade estática do pé e dos registros dos funcionários que passaram no freio de três barras;

3. Os funcionários só podem passar no freio de três manípulos depois de passarem no cartão e no teste estático de mãos e pés. É necessário exibir em registros em tempo real os registros de verificação de cartão legal ou ilegal, os registros de aprovação ou não aprovação no teste de eletricidade estática manual, os registros de aprovação ou não aprovação no teste de eletricidade estática do pé, e os registros de funcionários que passaram no freio de três barras.

Cada oficina pode personalizar o modo de teste de forma flexível de acordo com sua situação.

Visão geral do sistema de torniquete ESD

O sistema de portão de catraca ESD é composto principalmente de testador eletrostático, portão de catraca ESD, controlador central, leitor de cartão indutivo, fonte de alimentação, comunicador remoto, computador de gerenciamento e servidor. Através do sistema de controle de acesso, o controlador de acesso analisa a autoridade do pessoal do cartão magnético, realiza o teste de eletricidade estática correspondente e libera a eletricidade estática.

Depois que o teste for qualificado, o canal liberará automaticamente a eletricidade estática (se o teste não for qualificado, o testador de eletricidade estática liberará automaticamente sua eletricidade estática para garantir a segurança), e os funcionários podem entrar no ambiente interno seguro para evitar danos a dispositivos eletrônicos causados pela eletricidade estática transportada pelo ambiente externo.

Testador eletrostático

O testador eletrostático é o componente principal do sistema de catraca ESD. Reflete indiretamente o índice eletrostático do corpo humano, testando a resistência do corpo humano, de modo a garantir que a pessoa testada esteja qualificada para usar sapatos, pulseiras, etc. conduzir o mecanismo do canal.

De acordo com o sinal de agrupamento do controlador central, o leitor de cartão pode ser operado em quatro situações: medição com mãos e pés, medição somente com as mãos, medição somente com os pés e sem detecção de ESD.

Torniquete ESD

O detector ESD e o leitor de cartão indutivo são equipados na direção de entrada da catraca ESD, e uma pessoa pode passar após a passagem do cartão e a detecção eletrostática serem qualificadas. A direção externa também é equipada com leitor de cartão indutivo para que a empresa configure um canal bidirecional.

A catraca ESD de saída está equipada com um leitor de cartão indutivo fora do escritório, que pode ser configurado para passar o cartão para sair ou sair livremente.

Controlador central

Salve as informações do funcionário, determine se o funcionário tem permissão para passar no teste de acordo com o sinal de passagem do cartão, envie-o para o testador eletrostático e, em seguida, acione os três mecanismos de freio de rolo de acordo com o sinal de saída do testador eletrostático.

Leitor de cartão indutivo:

Receba o sinal do cartão magnético e envie-o ao controlador central para discriminação.

Fonte de energia:

Fornecer energia a todas as instituições.

Comunicador remoto:

A comunicação entre o controlador central e o computador é fornecida para completar a configuração e aquisição de dados.

Computador de gerenciamento:

Instale o software de gerenciamento do sistema de catraca ESD.

Servidor (opcional)

O sistema de gerenciamento de banco de dados Microsoft SQL Server existente da empresa pode ser usado para instalar um banco de dados do sistema de catraca ESD.

A ideia de design do sistema de portão catraca ESD

São realizados testes de eletricidade estática e identificação automática de pessoal. Quando o cartão for verificado como legal e o teste de eletricidade estática for aprovado (a eletricidade estática está dentro da faixa segura), o funcionário poderá passar pelo portão.

Alocação flexível de autoridade pessoal. Design humanizado, para diferentes identidades de pessoal, atribuição de diferentes permissões. Por exemplo, os gerentes de escritório e os visitantes só podem passar pelo portão passando o cartão legalmente, enquanto os trabalhadores da montagem da oficina só podem passar pelo portão depois de passarem o cartão e passarem no teste eletrostático.

Apoie testes estáticos do pé esquerdo e direito. Teste o estado correto de uso das pulseiras para garantir descarga eletrostática em tempo real quando os funcionários entram na oficina. Somente depois que os pés esquerdo e direito passarem no teste de eletricidade estática, poderemos continuar testando a eletricidade estática da mão.

Diferentes leitores podem ser usados para suportar uma variedade de métodos de identificação, incluindo cartões magnéticos, cartões magnéticos + senhas, impressões digitais e assim por diante. Funcionários com permissões diferentes podem usar métodos de identificação diferentes.

Controle de fuso horário. Tabelas de 32 fusos horários podem ser definidas para suportar o controle de feriados.

Através do sensor infravermelho, o sistema pode avaliar com precisão se o funcionário passou pelo portão.

Exibir e registrar todos os dados do evento em tempo real; Todos os registros de entrada e saída são transmitidos para o computador em tempo real e podem ser exibidos imediatamente no computador da central de gestão; Titular do cartão (nome, foto, etc.), horário do evento, endereço do portão, tipo de evento e registro verdadeiro, sendo que o registro não pode ser alterado. Quando ocorre um evento de alarme, uma caixa de aviso de alarme impressionante aparecerá na tela do computador.

Monitoramento do status operacional dos equipamentos. Através do servidor de comunicação (CS), a central de gerenciamento pode conhecer o funcionamento de cada equipamento em tempo real. Quando a comunicação de um PLC for anormal, um alarme sonoro aparecerá.

O controlador pode ser conectado ao computador através de uma rede TCP/IP e a velocidade de comunicação é muito rápida. Ele pode ser conectado ao computador a longa distância e o custo da fiação pode ser reduzido usando a LAN existente.

O processo do sistema de portão catraca ESD

Após o teste, o tempo médio para uma pessoa passar no sistema de controle de acesso antiestático é reduzido para 5 a 6 segundos.

Preparação para o teste: o testador deve estar preparado para um teste estático (que se refere principalmente ao uso de sapatos antiestáticos) e ficar apoiado na almofada de metal do testador com ambos os pés.

Identificação: o testador cola o cartão de identificação pessoal próximo ao leitor de cartão indutivo, e o leitor emitirá um som de “tique” quando a indução for bem-sucedida. Neste momento, o controlador central concluiu a identificação com sucesso.

Teste estático: após ouvir o “tique” do leitor, toque no botão de teste com o dedo indicador direito ou pressione o botão de teste (conforme diferentes modelos) dentro de 5 segundos para realizar o teste estático.

Liberação de controle de acesso: quando a luz indicadora do testador está toda verde e a campainha não toca mais, o testador pode passar pela porta da catraca do tripé, e a porta da catraca do tripé travará novamente após o tempo definido (geralmente 5 segundos).

Depois de passar o cartão, você pode sair diretamente ou pode sair diretamente sem passar o cartão.

Recursos funcionais:

Identificação automática de cartão de radiofrequência e cartão CIC

O sistema utiliza tecnologia de radiofrequência para acessar as informações pessoais do banco de dados em tempo real, de forma a identificar rapidamente as informações pessoais. Caso não esteja cadastrado no sistema, você também pode identificá-lo e mencioná-lo.

Teste antiestático

O instrumento de teste antiestático pode avaliar rapidamente se o anel estático do testador, as sapatas estáticas do pé esquerdo e as sapatas estáticas do pé direito atendem aos requisitos antiestáticos. Cada canal pode entrar e sair em duas direções, melhorando muito a taxa de utilização do equipamento. Quando o pessoal passa, o sistema pode identificar automaticamente as direções de entrada e saída.

Upload em tempo real de informações de cartão de crédito

Através da rede TCP / IP, o sistema pode fazer upload das informações do pessoal e dos dados do valor de resistência para o centro de gerenciamento e comando em tempo real, podendo também enviar automaticamente os dados ng para a caixa de correio do pessoal de gerenciamento designado por cada equipe.

Função de controle e monitoramento conjunto multimídia Kanban

Uma grande tela pode ser instalada no canal de teste de controle de acesso para exibir as informações de pessoal não qualificado e marcá-las em vermelho para que líderes e clientes possam assistir e verificar a qualquer momento.

Função de alarme de cartão ilegal

Para quem não possui cartão ou cujo cartão é ilegal, ao passar pelo canal do portão, dará imediatamente um alarme sonoro e visual. Por exemplo, quando vão e voltam do trabalho, pessoas ilegais e não autorizadas misturam-se na multidão e tentam segui-las. O sistema de controle de acesso pode identificar automaticamente e impedir efetivamente a entrada de estrangeiros e realmente alcançar a combinação de defesa aérea civil e defesa técnica.

Vídeo da catraca ESD:

Este vídeo mostra principalmente todo o sistema de catraca ESD, incluindo o software desenvolvido de forma independente pela MairsTurnstile. A parte frontal do vídeo mostra principalmente a função do sistema de catraca ESD. A parte frontal mostra que você pode passar pela catraca ESD sem qualquer teste eletrostático. Você só precisa verificar sua impressão digital. Em seguida, a equipe configurou o software do sistema de catraca ESD que o testador precisa para passar no teste eletrostático do pulso antes de passar.

O texto acima é uma introdução ao sistema de catraca ESD. Se você tiver alguma dúvida sobre este sistema ou quiser personalizar um sistema especial de catraca ESD de acordo com suas necessidades, não hesite em nos contatar. Estamos sempre felizes em atendê-lo.

Sharing this:
